Fotoresistencia LDR 5mm

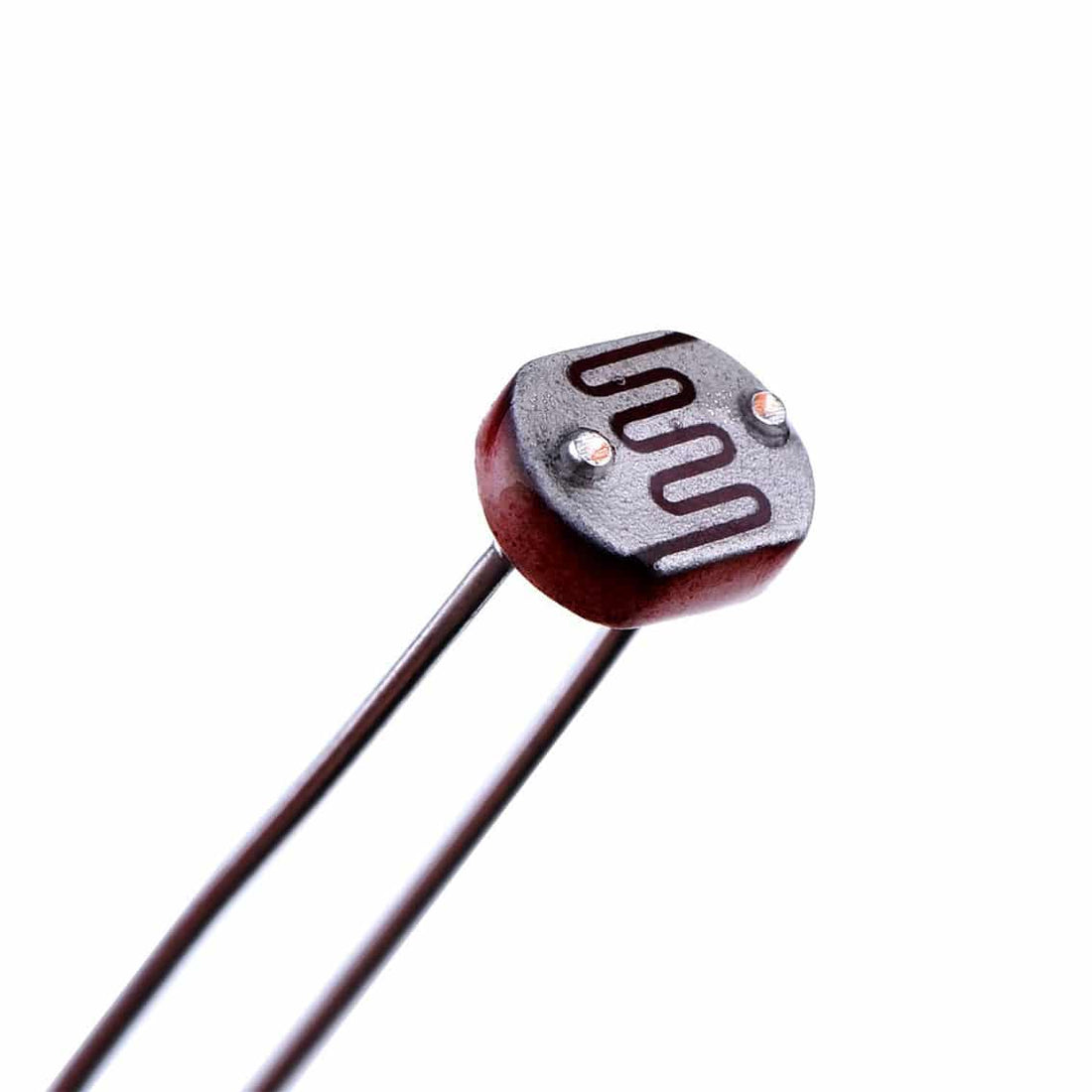

Descripción Fotoresistencia LDR GL 5528 5mm

Introducción

Una fotoresistencia es un componente electrónico cuya resistencia disminuye con el aumento de intensidad de luz incidente. Su funcionamiento se basa en el efecto fotoeléctrico. Un fotorresistor está hecho de un semiconductor de alta resistencia como el sulfuro de cadmio, CdS. Si la luz que incide en el dispositivo es de alta frecuencia, los fotones son absorbidos por las elasticidades del semiconductor dando a los electrones la suficiente energía para saltar la banda de conducción. El electrón libre que resulta, y su hueco asociado, conducen la electricidad, de tal modo que disminuye la resistencia. Los valores típicos varían entre 1 MΩ, o más, en la oscuridad y 100 Ω con luz brillante. El tiempo de respuesta típico de un LDR está en el orden de la décima de segundo.

Se emplean en iluminación, apagado y encendido de alumbrado (interruptores crepusculares), en alarmas, en cámaras fotográficas, en medidores de luz. Las de la gama infrarroja en control de máquinas y procesos de cuenta y detección de objetos. Son sensores ideales para proyectos de iluminación o cualquier proyecto que necesite controlar la luz ambiente.

¿Cómo funciona un fotoresistor LDR?

Matemáticamente, la relación entre la iluminancia y la resistencia de una LDR sigue una función potencial.

Siendo R0 la resistencia a una intensidad I0, ambas conocidas.

La constante gamma es la pendiente de la gráfica logarítmica, o la pérdida de resistencia por década. Su valor típicamente 0.5 a 0.8.

Por este motivo, frecuentemente las gráficas que relacionan ambos valores se representan en escalas logarítmicas para ambos ejes. Bajo esta representación, la relación se muestra como una gráfica lineal.

Conexiones

Esquematico
