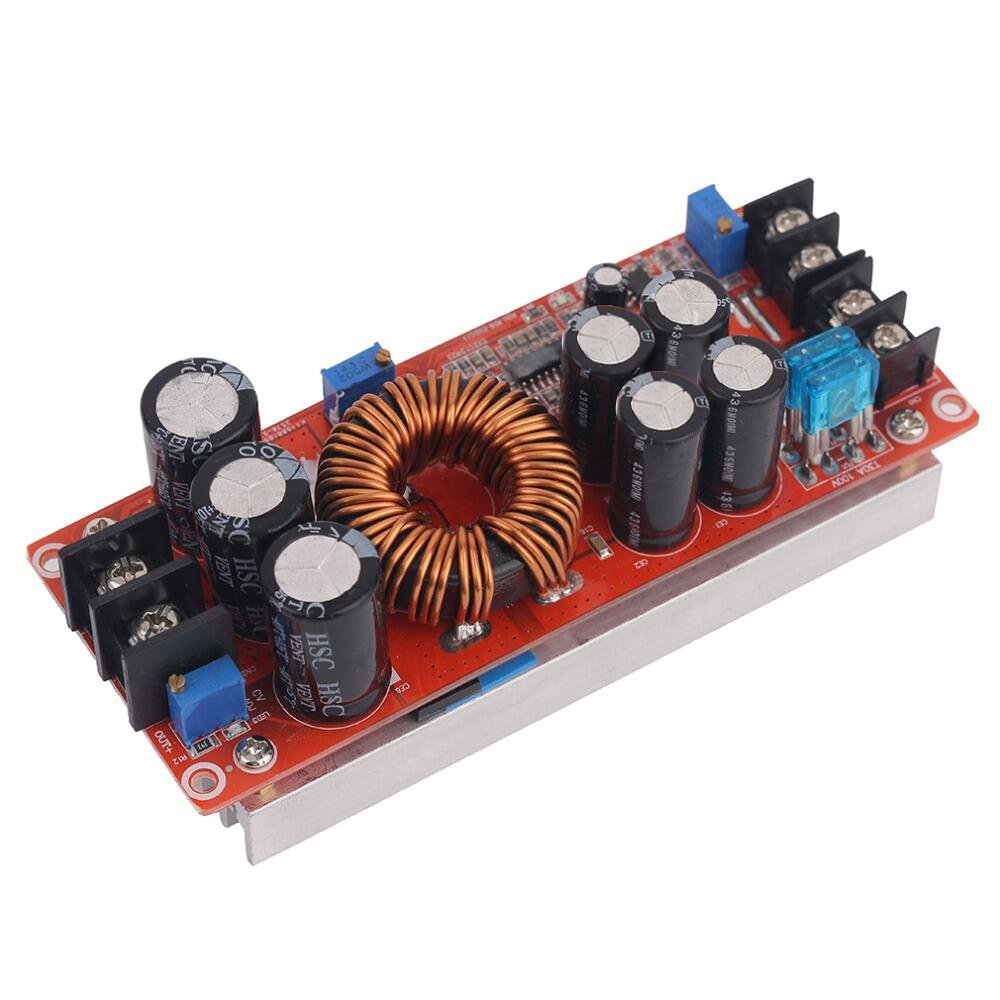

Módulo Booster Step-Up DC-DC 1200W/20A voltaje y corriente constante

Descripción Módulo Booster Step-Up DC-DC  1200W/20A voltaje y corriente constante

Introducción

✅Modulo elevador de voltaje DC-DC o BOOST de 1200W con voltaje y corriente ajustable, es ideal para uso con baterías AGM o baterías de carro para obtener un voltaje de hasta 83V. Cuenta con fusible tipo carro y radiador en aluminio para proveer una eficaz disipación de calor.

✅Fuente de alimentación auto ajustable, sólo tendrá que seleccionar la tensión de salida de la fuente de alimentación de entrada de 8V-60V y salida de 12V-83V. La tensión de salida no puede ser inferior a la tensión de entrada, ya que es un convertidor tipo Boost.

✅Cargador tipo Boost con fuente de alimentación de 12V para baterías.

✅Tres indicadores: subtensión, sobrecorriente, indicación de potencia
Tanto la entrada como la salida utilizan condensadores de alta frecuencia
larga vida útil

✅Superficie aerodinámica, el efecto de disipación de calor es muy bueno y la potencia de salida es mayor (la potencia puede ser de hasta 1200 W cuando se agregan una entrada de 48 V y un cooler).

✅El tablero de aislamiento del tubo de alimentación principal está hecho de alúmina de alto grado, y la conductividad térmica es 10 veces mayor que la de las almohadillas de aislamiento normales.

✅Anillo magnético de hierro, silicio, aluminio de gran tamaño, que utiliza 3 1.2 líneas de envoltura de esmalte de cobre puro, bajo calor y alta eficiencia.

✅La protección contra bajo voltaje es ajustable, que puede proteger eficazmente varias baterías y también puede usarse para células solares.

✅Tres indicadores: subtensión, sobrecorriente, indicación de potencia, estado de trabajo de un vistazo.

✅Tanto la entrada como la salida utilizan condensadores de alta frecuencia, ondulación de salida baja, baja generación de calor y larga vida útil.

✅Este modulo DC-DC de 1200w es de alta potencia, eficiente y estable.

Aplicaciones

Una fuente de alimentación de bricolaje, entrada 12V puede producir 12-80V ajustable.

La fuente de alimentación para su dispositivo electrónico, de acuerdo con su sistema, puede ajustar el voltaje de salida.

Como fuente de alimentación del vehículo para su portátil, PDA o productos digitales.

Fuente de alimentación móvil de bricolaje y portátil: 12 V junto con una batería de litio de gran capacidad.

Regulador de panel solar.

Para la batería, batería de litio de carga.

Conducción de luces LED de alta potencia.

Modo de uso

REGULACIÓN DE VOLTAJE:
Cuando se conecta la fuente de alimentación, use un destornillador de punta plana para ajustar el potenciómetro de terminal de salida "V-ADJ" para aumentar gire en sentido de las agujas del reloj. Debido a que la capacidad del capacitor de salida es grande, cuando la tensión alta se ajusta a una tensión baja, la reacción será más lenta.

Regulación

Ajuste el potenciómetro "CC A-ADJ" en el sentido contrario a las agujas del reloj durante aproximadamente 30 giros, para que esta salida quede en el minimo, conecte la carga, como la batería del LED, y ajuste el potenciómetro "CC A-ADJ" en el sentido de las agujas del reloj a la corriente que necesite.

Para cargar la batería, después de descargarla, se conecta a la salida y ajusta el CC A-ADJ a la corriente que necesita. Al cargar, asegúrese de usar la batería descargada para ajustar la batería.

AJUSTE DE PROTECCIÓN BATERÍA BAJA:
La protección de batería baja es principalmente para evitar la descarga excesiva de la batería cuando la alimentación de entrada es la misma batería.

Conexiones

PinOut
