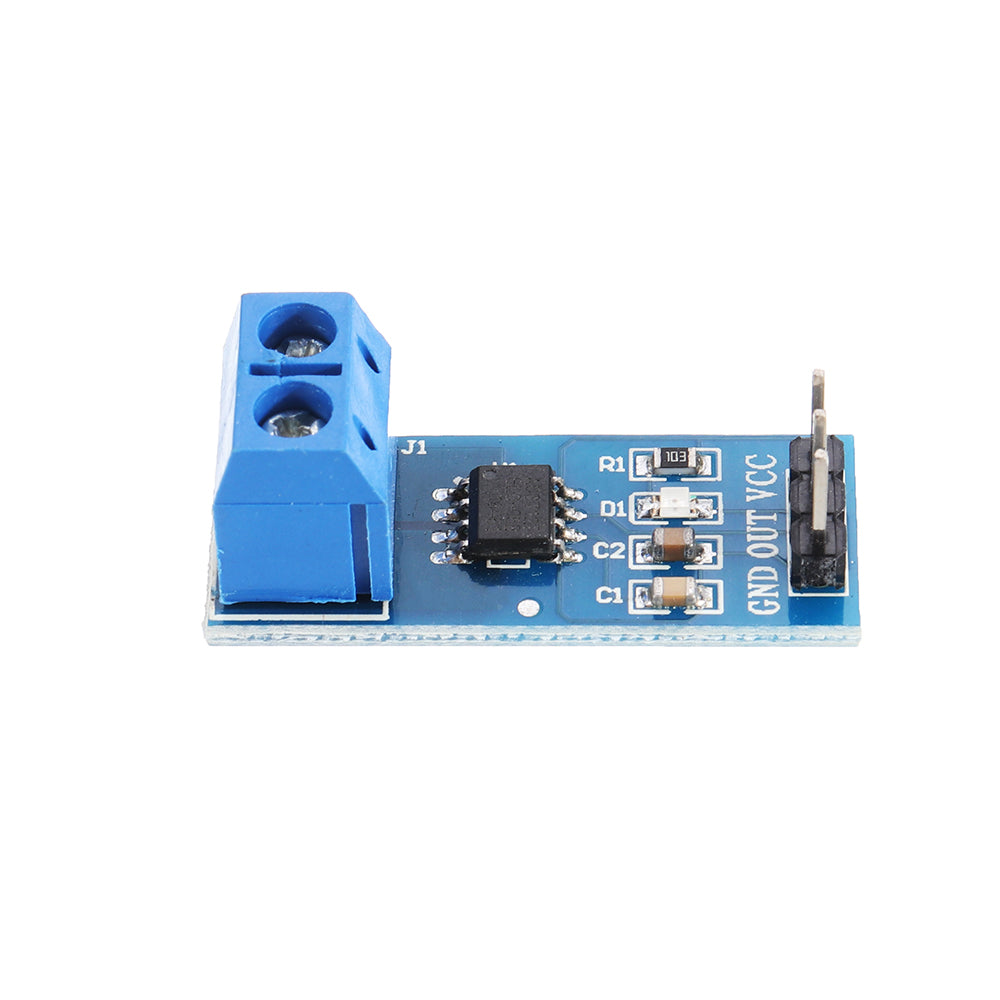

Módulo del sensor de corriente ACS712 5A
Descripción Módulo del sensor de corriente ACS712 5A
Introducción
El ACS712 es un sensor de corriente tanto alterna como continua, que permite medir la intensidad eléctrica que atraviesa un conductor. Podemos emplear el ACS712 junto con un procesador como Arduino para medir la intensidad o potencia consumida por una carga.
Internamente el ACS712 consiste en un sensor hall de precisión y bajo offset junto con un canal de conducción localizado cerca de la superficie del integrado. Cuando la corriente fluye por el canal de cobre genera un campo magnético que es detectado por el sensor Hall y es convertido en una tensión.
La salida del sensor es una tensión proporcional a la corriente, y altamente independiente de la temperatura. El sensor viene calibrado desde fábrica, aunque para una medición de precisión hará falta un ajuste de la calibración
El camino conductor está aislado galvánicamente del IC garantizado un mínimo 2.1 kVRMS Su resistencia es muy baja, 1.2 mO, lo que se traduce en pequeñas pérdidas.
Existen modelos para rangos de 5A, 20A, 30A. El sensor soporta corrientes hasta 5x el rango de medición del sensor. Sobrepasar el límite dañara el ACS712.
La mayor desventaja del ACS712 es que es un sensor intrusivo, es decir, es necesario insertarlo en un conductor lo cual puede suponer que tengamos que cortar un cable. Es una gran desventaja frente a sensores no intrusivos como el transformador de intensidad STC-013.
Aplicaciones típicas del ACS712 incluyen control de motores, control de cargas, fuentes de alimentación, y protecciones contra sobretensiones.
Nosotros podemos usarlo en nuestros proyectos de electrónica casera y Arduino, por ejemplo, para medir la intensidad que alimenta una carga, para medir su consumo, o como protección de dispositivos tales como motores.
Conexiones
PinOut
