Módulo generador PWM de 2 canales

Módulo generador PWM de 2 canales

Descripción Módulo generador PWM de 2 canales

Introducción

PWM de 2 vías, frecuencia de pulso, módulos ajustables de ciclo de trabajo, generador de señal de onda rectangular de onda cuadrada, controlador de motor paso a paso.

Características:

1. Dos generadores PWM independientes pueden establecer la frecuencia, el ciclo de trabajo
2. Amplio rango de frecuencia, alta precisión
3. Comunicación en serie.


La frecuencia se divide en tres rangos:

1. XXX (sin punto decimal): La unidad más pequeña es 1Hz, el rango 1Hz ~ 999Hz.

2. X X.X (punto decimal en diez): La unidad mínima es 0,1 Khz el rango de 0,1 KHz ~ 99,9 KHz

3. X.X.X. (hay tres puntos decimales): La unidad más pequeña es 1Khz el rango 1KHz ~ 150KHz


Ejemplo de visualización de frecuencia:

✅"100" indica que el pulso de salida PWM de 100Hz
✅"54,1" indica que el pulso de salida PWM de 54,1 KHz
✅"1. 2,4". Indica que la salida de pulso PWM 124KHz


Ciclo de trabajo en el rango: 0 a 100

El ciclo de trabajo de tres frecuencias es el mismo, todos los parámetros no volátiles.


Instrucciones de configuración:

El módulo tiene tres botones [Set], [Up], [Down]

1. Presione la tecla [Set] para cambiar los cuatro parámetros de la pantalla (FR1: frecuencia PWM1 dU1: ciclo de trabajo PWM1 FR2: frecuencia de PWM2 dU2: ciclo de trabajo PWM2), antes de los parámetros de transferencia, habrá flash de nombre de parámetro correspondiente.

2. Presione las teclas [Arriba] y [Abajo] para modificar el valor del parámetro actual (una pulsación larga puede sumar o restar rápidamente).

3. Dos PWM cada uno tienen tres frecuencias preestablecidas, la interfaz de visualización de frecuencia, presione prolongadamente la tecla [SET] para cambiar entre tres tipos de frecuencias, tres tipos de ciclo de trabajo de frecuencia es el mismo valor. (XXX: rango 1Hz ~ 999Hz X.X: rango 0,1 Khz ~ 99,9 Khz X.X.X: rango 1Khz ~ 150Khz,).


Función:

1. Como generador de señal de onda cuadrada que genera una señal de onda cuadrada
2. Para proporcionar una señal al controlador del motor paso a paso
3. Generación de pulso ajustable para uso del CHIP
4. Produce señal de pulso variable, el circuito relacionado con el control (atenuación PWM, velocidad).

Tasa de baudios: 9600 BPS
Bits de datos: 8
Bits de parada: 1
Bit de paridad: Ninguno


Control de flujo: Ninguno

1.Ajuste la frecuencia PWM

"S1FXXXT": ajuste de frecuencia PWM1 de XXX HZ (001 ~ 999)
"S1FXX.XT": Establece la frecuencia de PWM1 X X.X KHZ (00,1 ~ 99,9)
"S1F: X.X.X.T": ajuste de frecuencia PWM1 de XXX KHZ (0.0.1 ~ 1.5.0 ..)
'S1': PWM1
'S2': PWM2
'F': Frecuencia
'D': Ciclo DE TRABAJO
'T' es la bandera final


2. Establezca el ciclo de trabajo PWM

"S1DXXXT": Configuración PWM1 XXX ciclo de trabajo (001 ~ 100)
"S2DXXXT": conjunto de ciclo de trabajo PWM2 XXX (001 ~ 100)
Configuración de devolución exitosa: BAJA
Configuración de failback: caída.

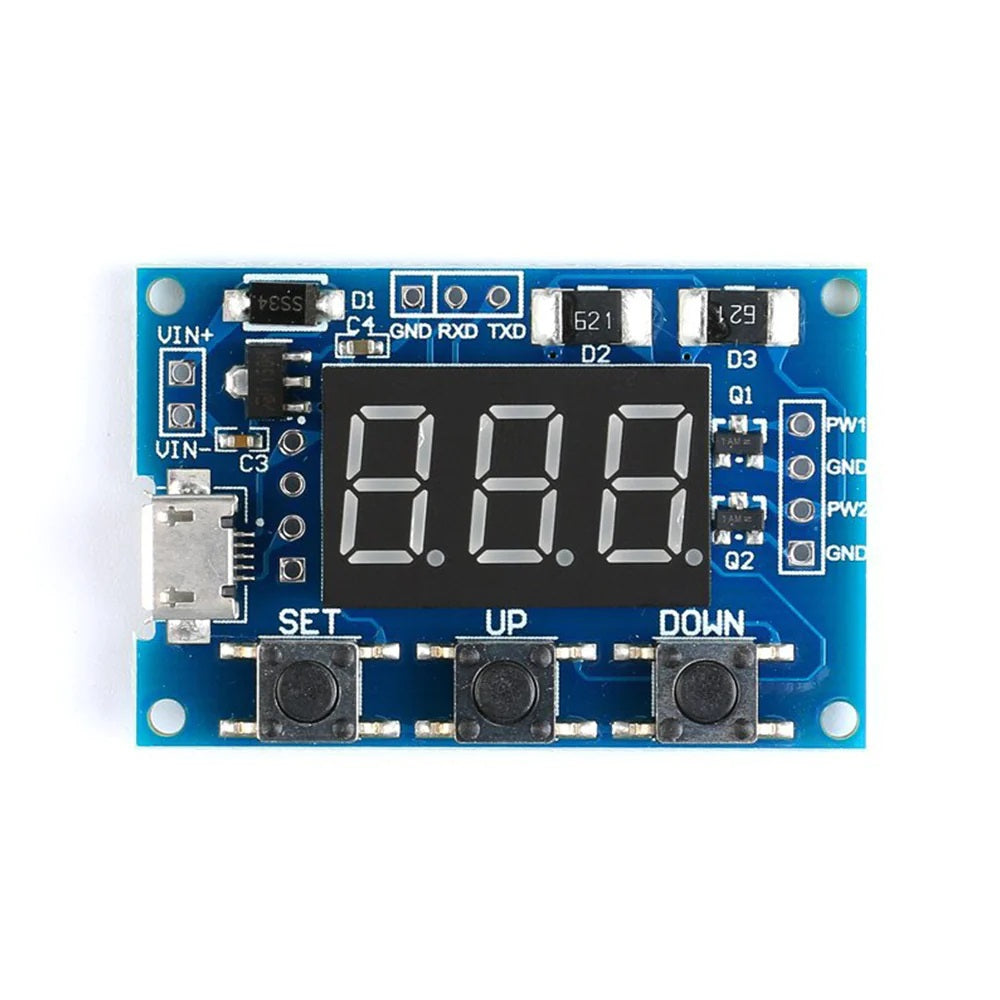

 PinOut y Conexiones
