Sensor del flujo del agua G1/2, 30L/min
Descripción Sensor del flujo del agua G1/2, 30L/min
Introducción

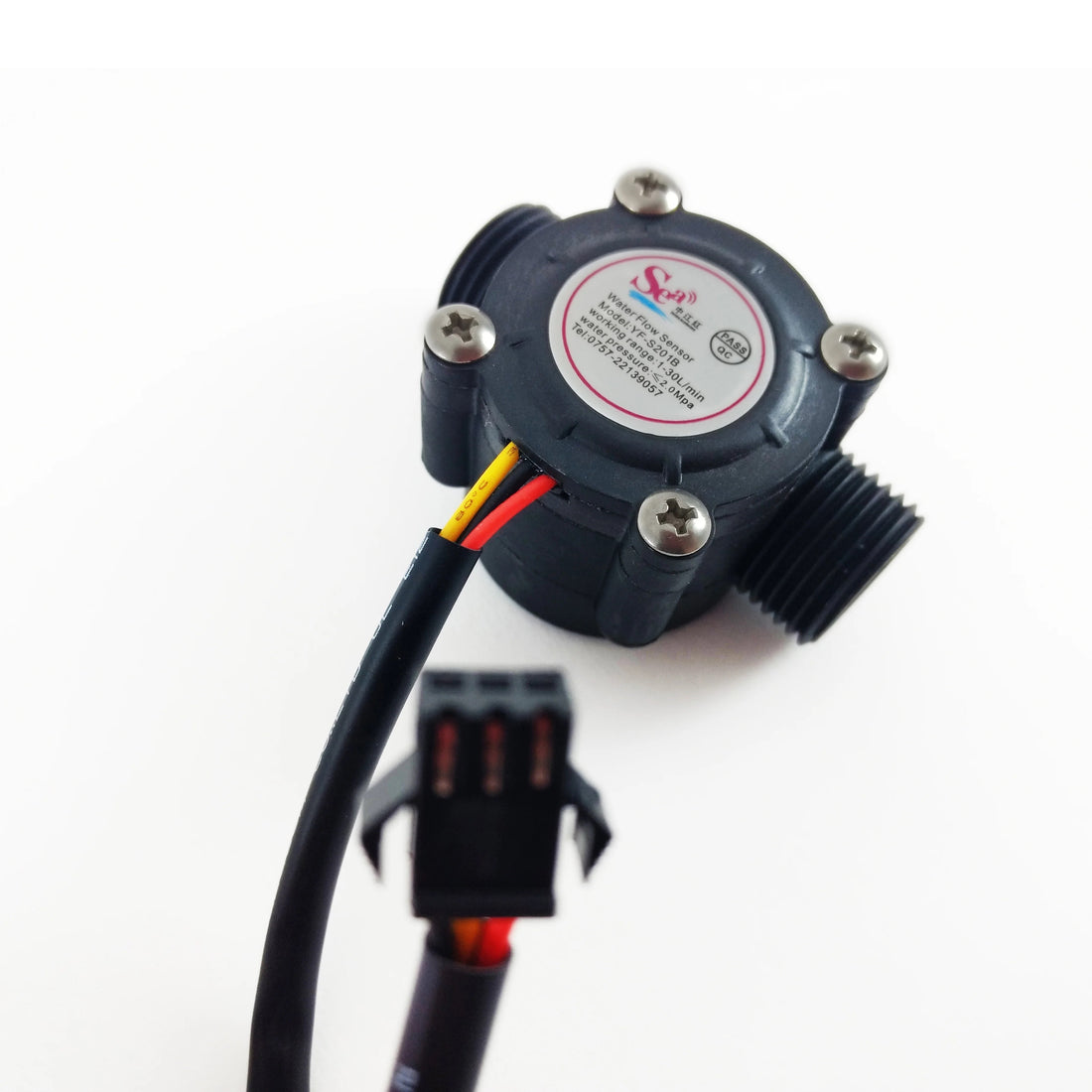

El Sensor de Flujo de Agua YF-S201 Efecto Hall, ideal para medir el flujo de agua por medio de un rotor interno que se activa por efecto Hall adecuado para tuberías estándar (1/2″) ,el cual envía pulsos por cada rotación ocasionado por el flujo, siendo que cada pulso es de aproximadamente 2,25 mililitros.
Este sensor de flujo es muy utilizado al momento de medir el flujo del agua en un invernadero, en tinacos, piletas y otros lugares donde se necesite tener un control del flujo de agua. Este sensor se instala en la línea del agua y puede permanecer seguro y seco.
¿Que es el Efecto Hall?
Cuando la corriente fluye a través de un conductor y es expuesta a un campo magnético, la tensión estará presente de forma perpendicular a la corriente y el campo magnético. Se utiliza este efecto para percibir la proximidad, la posición, la corriente, la velocidad de rotación y también para aplicaciones de conmutación.
Especificaciones
- Voltaje de funcionamiento: 5 a 18 V DC
- Consumo de corriente: 15 mA a 5 V
- Tipo de salida: 5V TTL
- Trabajo Caudal: de 1 /30 litros / minuto
- Temperatura de funcionamiento: -25°C a 80 °C
- Pulso de flujo: F (Hz) = 7.5* Q – 3 (+/- 10%) Q = L / min
- Medida de rosca: DN15, G1/2″ (BSP), macho.
- Rango de Humedad: 35% -80% de humedad relativa
- Dimensiones: 2.5 “ x 1.4” x 1.4
Conexiones
PinOut
