Introducción

La placa D1 mini se destaca por la posibilidad de utilizar distintos shields que amplían sus capacidades. En este artículo les muestro como utilizar el RTC shield, que nos brinda la posibilidad de contar con un Reloj de Tiempo Real (Real Time Clock) y cómo acceder a él empleando Micropython.

A menudo en un proyecto es necesario tener la información de la fecha y hora actual. Cuando medimos distintas variables y las publicamos en Internet o las almacenamos en memoria, o para disparar un evento en un momento dado, por ejemplo. puede aprovecharse el protocolo NTP, que nos permite acceder a distintos servidores disponibles en la red que nos brindan esa información. Sin embargo, si no tenemos conectividad debemos optar por otra solución, como un Reloj de Tiempo Real, como el que incluye el Shield para D1 Mini que veremos a continuación.

El RTC Shield

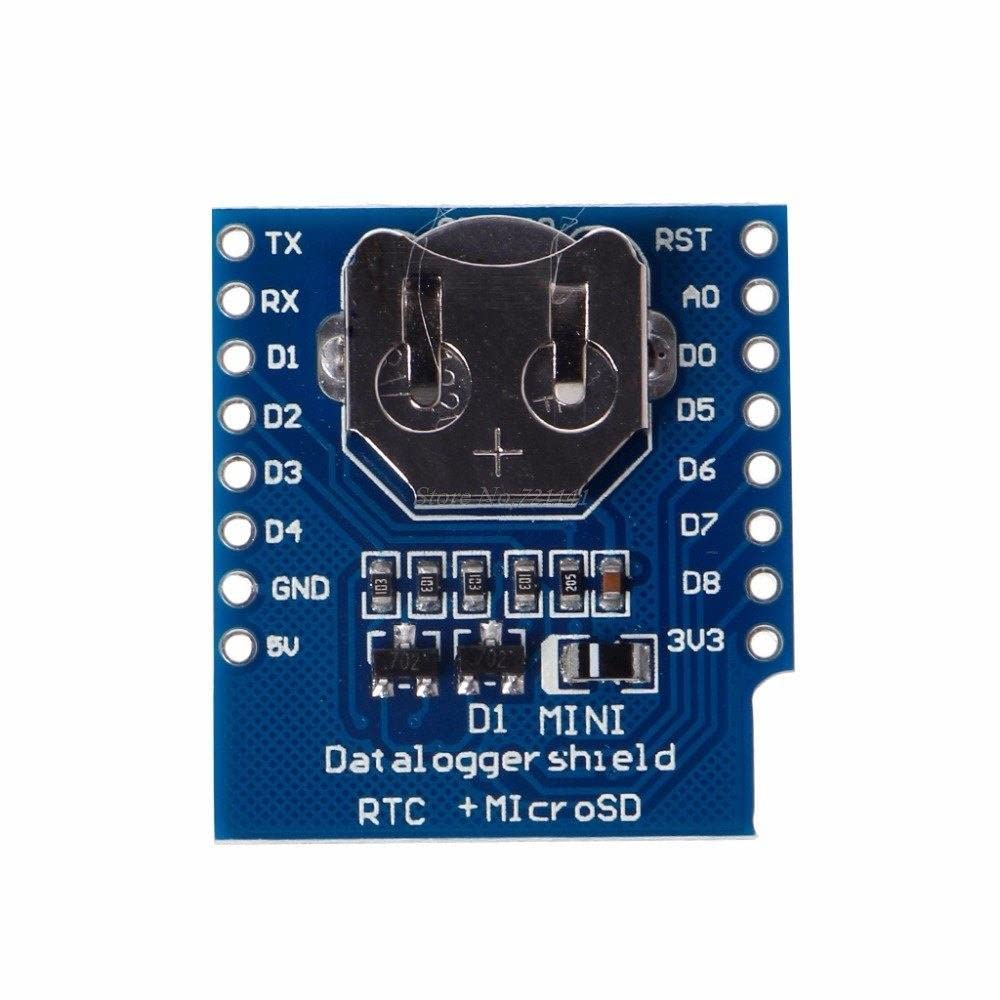

Como suele suceder con estas placas, es probable que nos encontremos con distintos modelos con la misma denominación. Ninguna está fabricada por Wemos, el diseñador original de la D1 mini sino que pertenecen a distintos fabricantes. En este artículo emplearé una que incluye sólo el RTC (hay otra placa que además tiene una memoria EEPROM) que aparentemente fue diseñada y comercializada por la empresa Robotdyn.

El shield contiene el circuito integrado DS1307, que es un tanto antiguo. Este chip es capaz de mantener la fecha y hora con un consumo muy bajo, alimentado por un batería como la CR1220 que permite que el reloj siga funcionando aunque desconectemos la placa de su alimentación.

La conexión con la D1 mini se realiza empleando el bus I2C a través de los pines 5 (SCL) Y 4 (SDA).La dirección del RTC en el bus I2C está fijada en 0X68

Esquemático

✅El RTC shield DS1307 está diseñado para instalarse directamente encima (o debajo) del mini módulo Wemos D1, por lo que su PCB tiene las mismas dimensiones.
