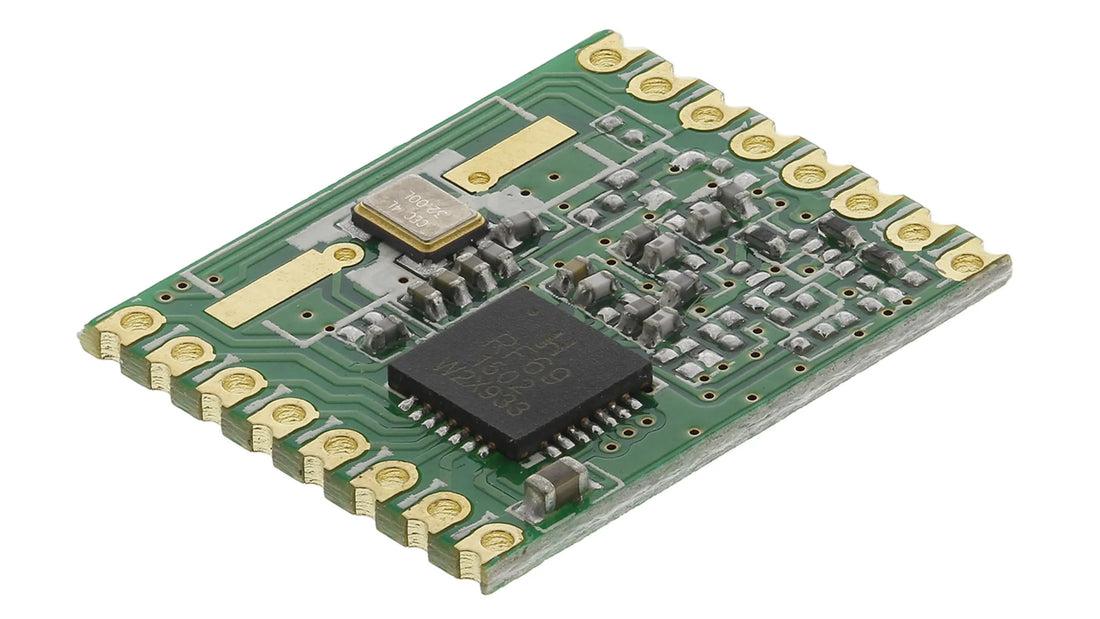

Transceptor HopeRF RFM69HW 868Mhz - Alta potencia
Descripción Transceptor HopeRF RFM69HW 868Mhz - Alta potencia
Introducción
El módulo de radio RFM69CW es un módulo transceptor de radio compacto y potente para intercambiar paquetes de datos en la banda ISM de 868 MHz, utilizando modulación FSK estándar y mejorada . Ideal para diseños subcompactos; solo 4 mm de altura montada gracias al uso de un cristal de precisión SMD.
Aunque consume un nivel similar de energía, la sección del receptor RFM69CW puede decodificar señales más débiles que el clásico RFM12B. La potencia de salida *máxima* de la sección del transmisor es de +13dBm , considerablemente mayor que los +5dBm del RFM12B. El consumo de corriente en estos ajustes de potencia más altos (ajustables) es correspondientemente mayor. Con una mejor sensibilidad del receptor, muchas aplicaciones no necesitarán utilizar configuraciones de potencia de transmisión más altas, lo que potencialmente ahorrará vida útil de la batería.
NB: Es necesario conectar una antena al módulo. Un cable de un cuarto de longitud de onda (82 mm para 868 MHz) funciona bien (no incluido). Precaución: el funcionamiento durante períodos prolongados sin una antena en niveles de potencia de transmisor más altos corre el riesgo de dañar permanentemente las etapas de salida.
¿Cómo utilizar el módulo RFM69HW?
El módulo RFM69HW utiliza el protocolo de comunicación SPI para la interfaz. Por tanto, se puede utilizar con cualquier microcontrolador con bus SPI. Como la mayoría de los módulos de RF, es necesario conectar una antena al módulo; de lo contrario, la sección PA del módulo puede dañarse permanentemente. Y el voltaje de la fuente de alimentación y del bus de comunicación debe ser de 3,3V y nunca debe exceder los 3,6V para evitar dañar el módulo. A continuación se proporciona un diagrama de conexión simple para el módulo.
Conexiones
PinOut
