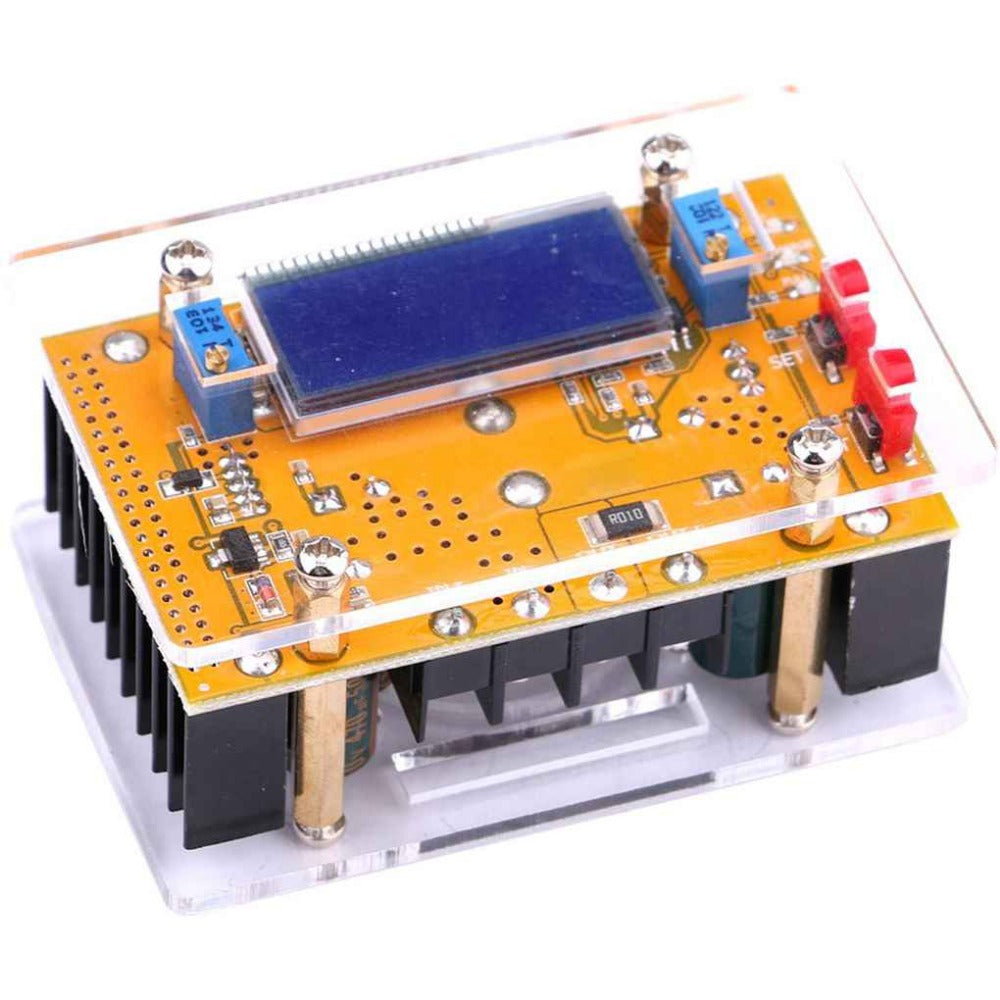

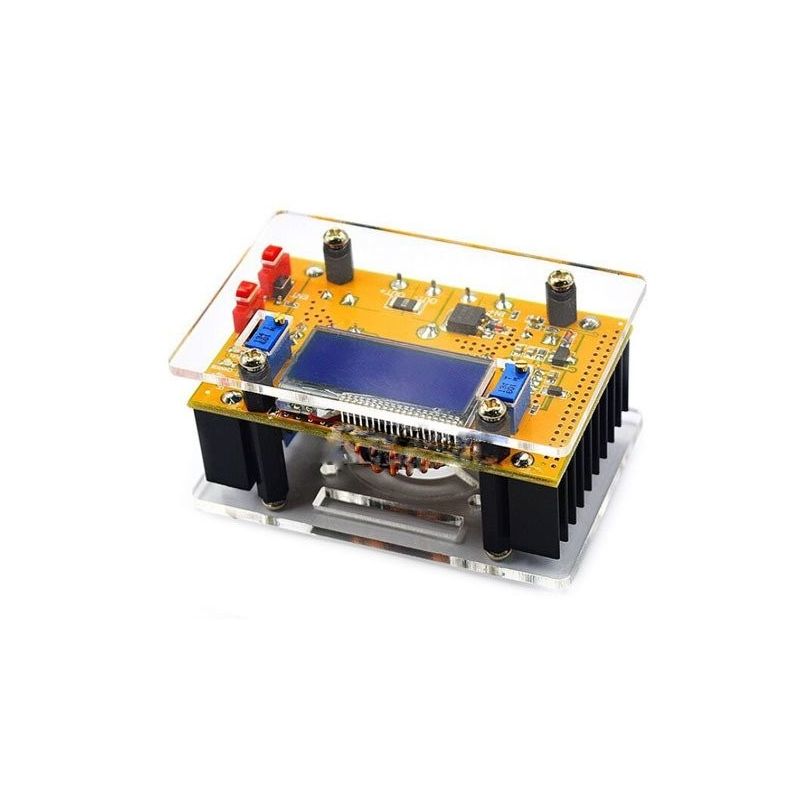

Convertidor DC a DC Step-down de 8V-40V a 1,25V-36V 10A Regulador de voltaje

👆 SKU696

Convertidor DC a DC Step-down de 8V-40V a 1,25V-36V 10A Regulador de voltaje

✅Voltaje de entrada: DC 8V-40V

✅Voltaje de salida: DC 1.25V-36V ajustable con potenciómetro (sólo puede ser utilizado como módulo reductor, la entrada tiene que ser superior a la salida de 1.25V)

✅Corriente de salida: 8A (Max 10A durante un tiempo corto), ajustable con potenciómetro. Debajo de 5A puede enfriarse naturalmente

✅Potencia de salida: Max 150W

✅Componentes claves

• Condensadores electrolítico 470µF - 50V

• Regulador XL4016E1

• Inductancia 19 espiras de cubre 1.5 mm2

✅Temperatura de funcionamiento: de -20°C a +75°C (Optimizar el enfriamiento por encima de 40°C)

✅Frecuencia de funcionamiento: 180KHz

✅Rendimiento de conversión: hasta 96%

✅Protección contra los cortos circuitos: Sí

✅Salida anti reflujo: No (añadir un diodo para cargar)

✅Pantalla de visualización de voltaje e intensidad de salida

✅Pulsadores de configuración de la pantalla: 2 (SET y ENT)

✅LED indicador de dos colores:

 - Carga roja

 - Completamente cargada de color verde claro

 - Sin carga verde

✅Terminal de conexiones de entrada y salida: IN+/IN- y VOUT+/VOUT-

✅Especificaciones: Características: Dos disipadores de calor aseguran una mejor disipación de calor y un rendimiento más estable. La luz indicadora LED a bordo hace que el estado de trabajo sea más intuitivo.

✅Calibración Manual
Voltaje de alimentación: Estuches, mantén pulsado el botón "set", con electricidad, en modo de calibración de voltaje, el panel LCD está parpadeando,
Afloje la tecla set, pulse la tecla "set" para añadir, "ok" para reducir, la calibración para el voltaje de entrada correcto, como:
Voltaje de 12,65 V, luego ajuste el voltaje de 12,65 V, se ahorra automáticamente después de 2 segundos, se corta la calibración.

✅Corriente: adecuado para la visualización de corriente cuando no hay carga disponible o cuando la corriente es demasiado grande. Cortes de energía, mantén pulsado el
Botón "confirmación", con electricidad, en modo de calibración actual, el panel LCD comienza a parpadear, afloja la "confirmación"
Botón, pulsa la tecla "set" para añadir "confirmado" para la reducción, ajustado al valor actual correcto, como: Muestra de luz 0,02
R, el ajuste de 0,00 A, se guarda automáticamente después de 2 segundos, se corta la calibración.

✅Corriente de salida: Máx. 10A Ajustable, recomendado en 8A; 5A 70W o menos a temperatura ambiente puede ser un enfriamiento natural; de lo contrario, mejore la disipación de calor. La corriente constante solo se puede ajustar cuando el voltaje de salida es superior a 2V. El ajuste de corriente solo puede funcionar en estado de corriente constante Potencia de salida: se recomienda un máximo de 150 W en 100 W, reduzca la potencia cuando se usa con una gran diferencia de voltaje Temperatura: -20 ~ + 75 grados Celsius mejora la disipación de calor si la temperatura del tubo de alimentación está sobrecalentada Frecuencia de funcionamiento: 300 kHz máx.

📖 Descarga Información técnica
