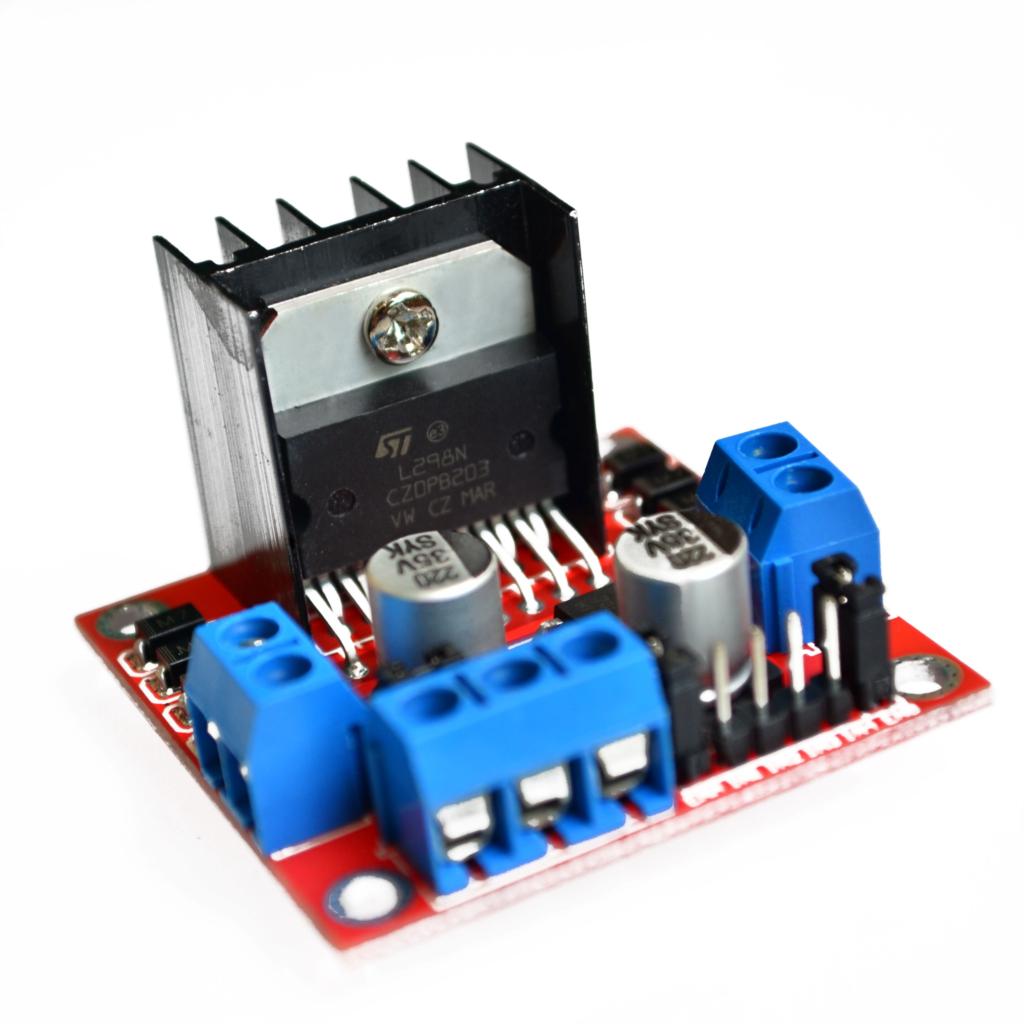

Doble H-Bridge DC Motor Controller Board Module L298N | compatible con Arduino

👆 SKU180

Doble H-Bridge DC Motor Controller Board Module AZ-L298N | compatible con Arduino

✅El L298N es un puente H diseñado para controlar motores DC y otros dispositivos de alta corriente y voltaje en proyectos de robótica, automatización y domótica. Permite controlar la dirección y velocidad de hasta dos motores de forma independiente, con una corriente máxima de 2A por canal.

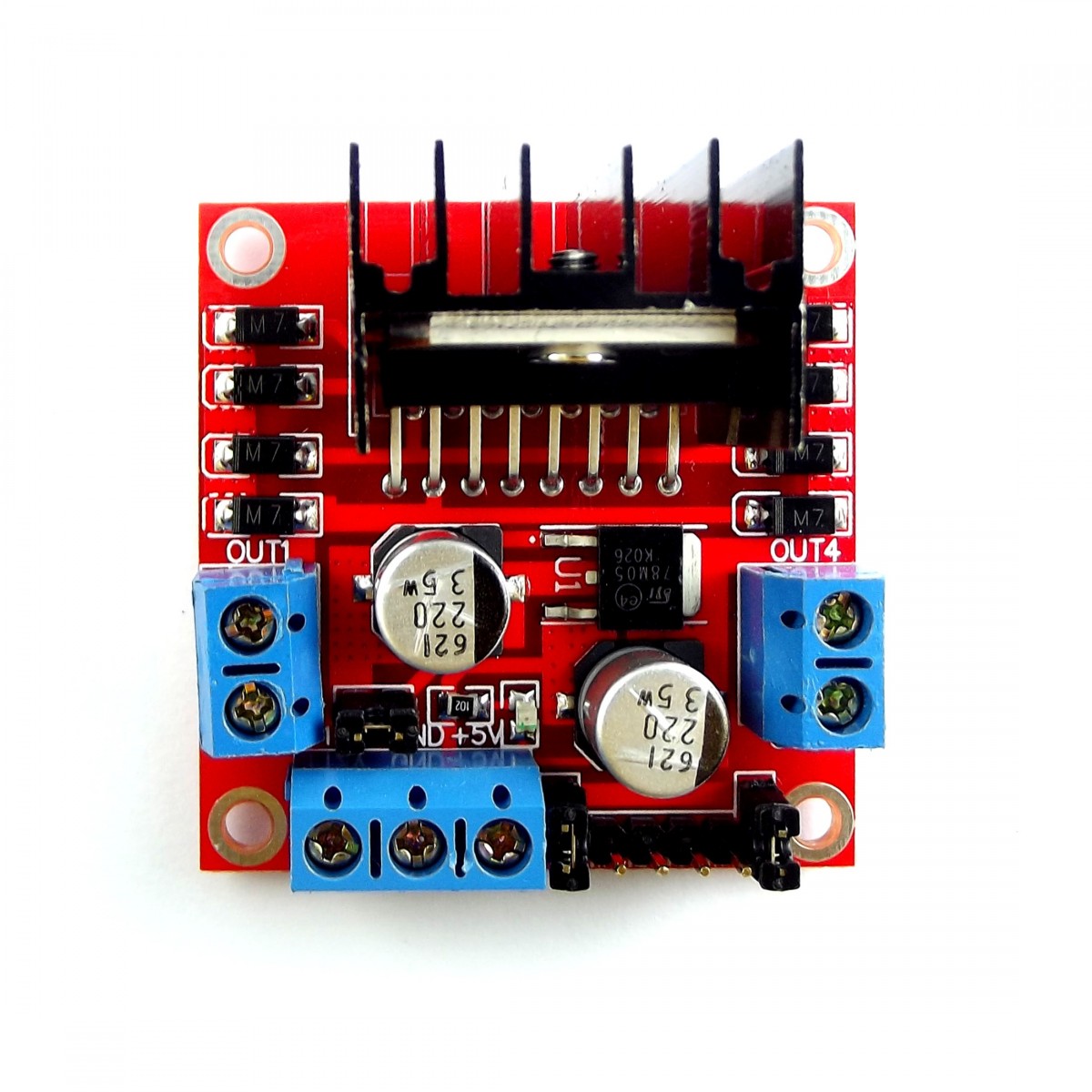

✅Este módulo basado en el chip L298N te permite controlar dos motores de corriente continua o un motor paso a paso bipolar de hasta 2 amperios. Podrás controlar tanto el sentido de giro como la velocidad. El módulo cuenta con todos los componentes necesarios para funcionar sin necesidad de elementos adicionales, entre ellos diodos de protección y un regulador LM7805 que suministra 5V a la parte lógica del integrado L298N. Cuenta con jumpers de selección para habilitar cada una de las salidas del módulo (A y B). La salida A esta conformada por OUT1 y OUT2 y la salida B por OUT3 y OUT4. Los pines de habilitación son ENA y ENB respectivamente.

✅El L298N consta de cuatro pines de entrada/salida que se utilizan para controlar la dirección y velocidad de los motores. Estos pines se pueden controlar con una señal PWM para ajustar la velocidad de los motores. Además, el L298N tiene un sistema de protección contra sobrecorriente y sobrecalentamiento, lo que lo hace seguro y fiable para su uso en proyectos de alta corriente.

✅El L298N se puede controlar mediante cualquier microcontrolador, como Arduino, Raspberry Pi u otros sistemas de control electrónico. Para su uso con Arduino, existen diversas bibliotecas y ejemplos disponibles en línea que facilitan su programación y control.

Características técnicas Motor Drive L298N

✅Voltaje de alimentación: de 5V a 35V

✅Corriente máxima por canal: 2A (o 4A en modo bridge)

✅Voltaje de salida: igual al voltaje de alimentación

✅Corriente de standby: 5 mA

✅Rango de temperatura de funcionamiento: de -25°C a 130°C

✅Modos de operación: forward, reverse, brake y standby

✅Protección contra sobre corriente y sobrecalentamiento.
