KY-003 transistor de sensor de efecto Hall digital

👆 SKU587

KY-003 transistor de sensor de efecto Hall digital

✅El detector magnético Keyes KY-003 contiene un circuito integrado 3144UA-S diseñado para detectar campos magnéticos. Cuando se le aproxima el campo magnético de un objeto (por ejemplo un imán) indica esta detección cerrando a tierra el pin “S“, que es el colector de un transistor NPN sin resistor de polarización. El método de funcionamiento está basado en el efecto Hall.

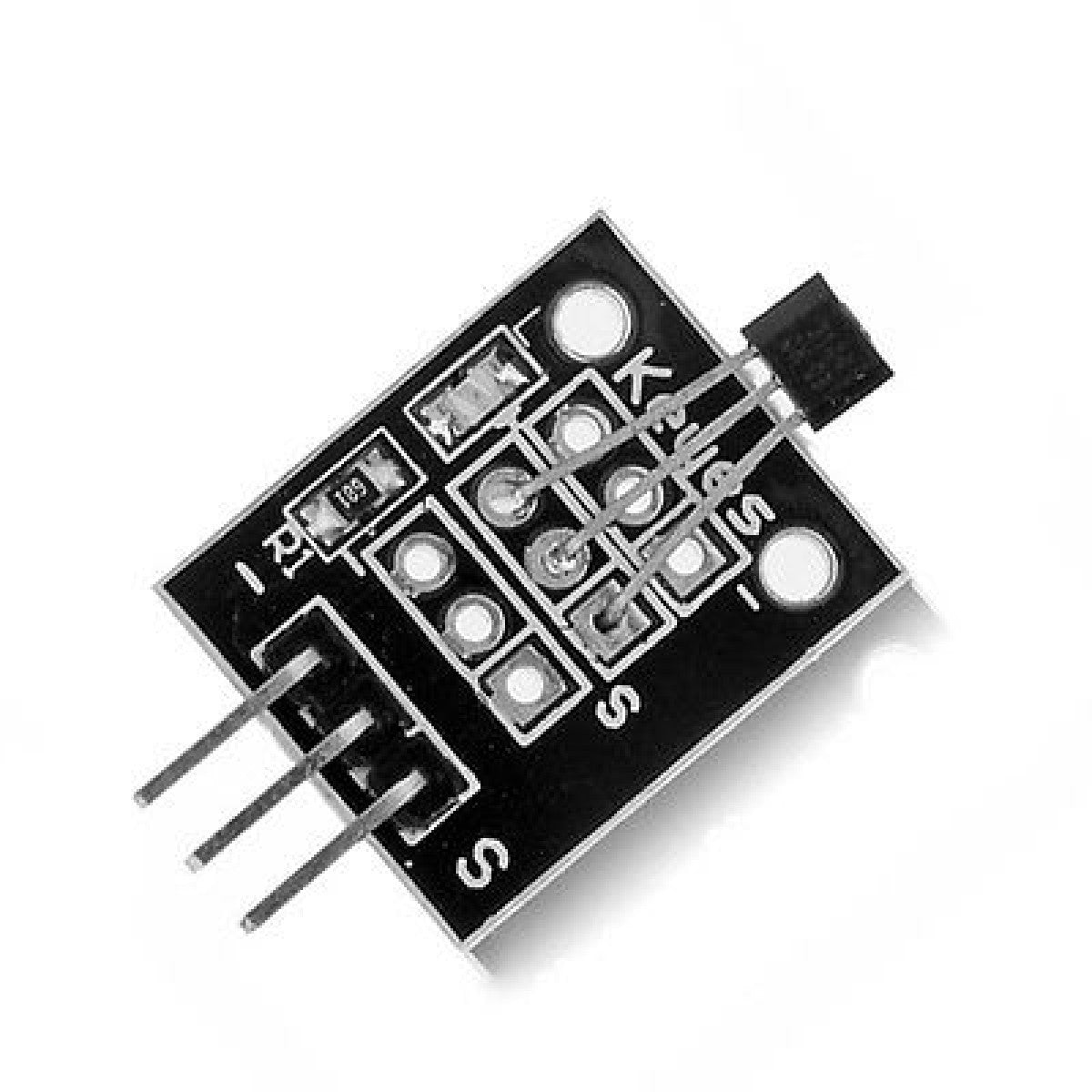

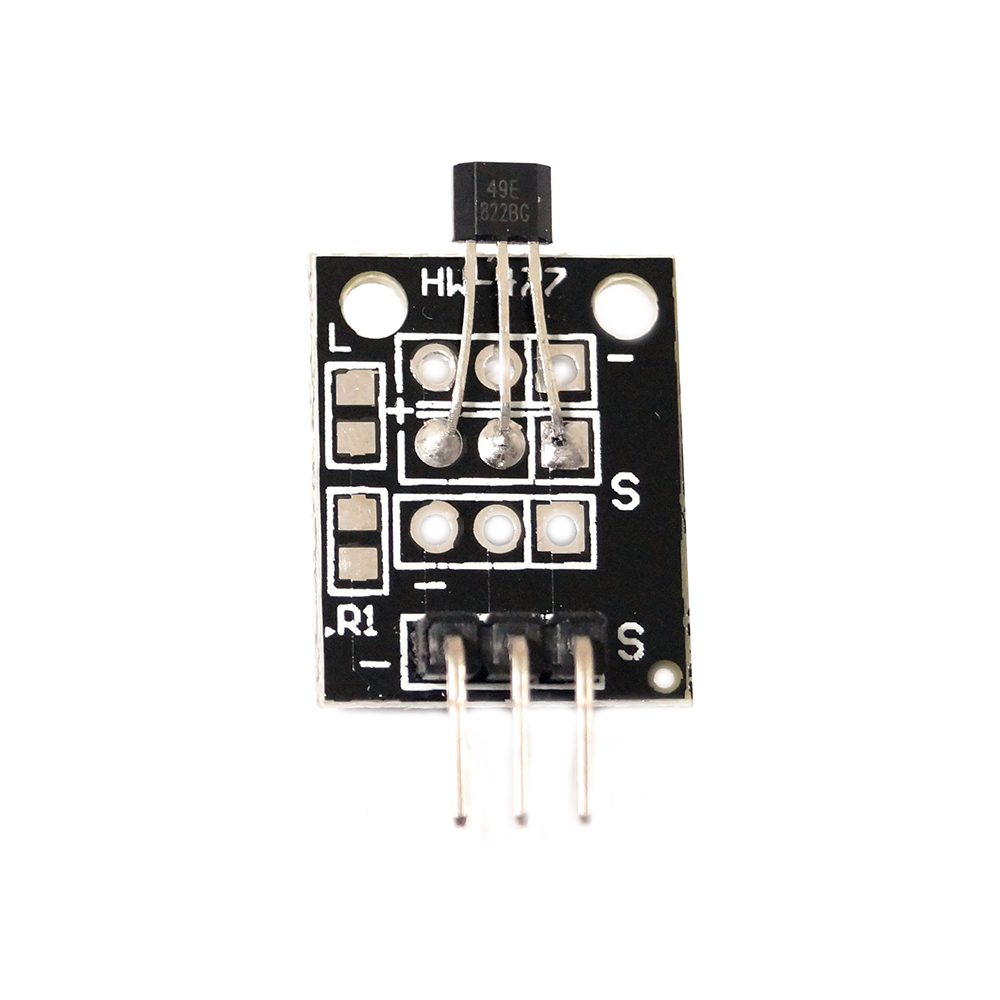

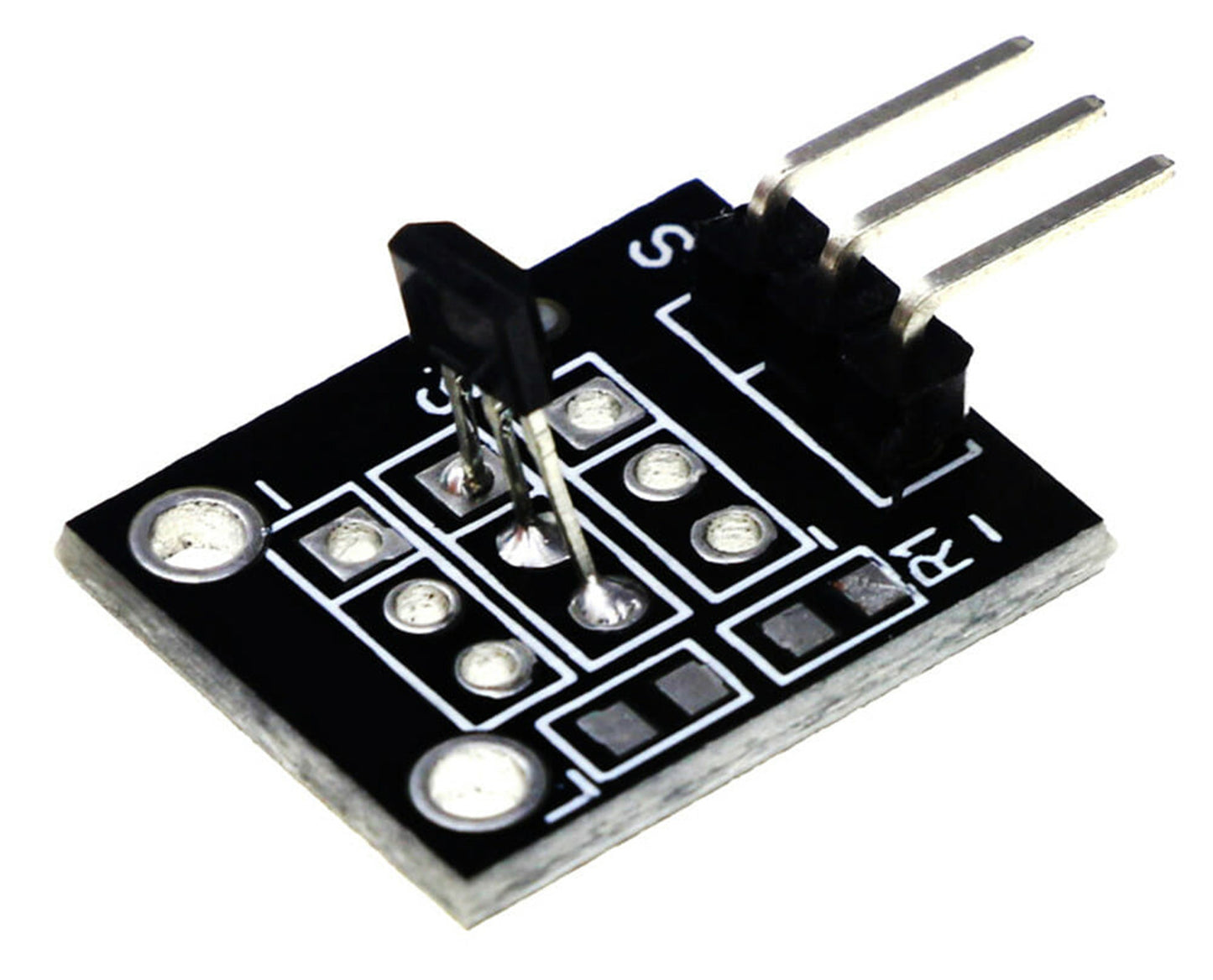

✅El pin “S” es el de la señal de detección y corresponde al pin de la derecha de la foto de arriba, el pin del centro es el positivo de la alimentación, y el pin de la izquierda es el negativo (marcado “–”).

Especificaciones:

✅La tensión de trabajo es desde 4,5 a 24 Voltios VDC

✅Consume 3 mA en reposo y 8 mA cuando detecta un campo magnético

✅La tensión de la señal de salida depende de la conexión del resistor de polarización (pull-up): 3,3V, 5V

✅La temperatura de trabajo va desde -40 a 85 grados C.
