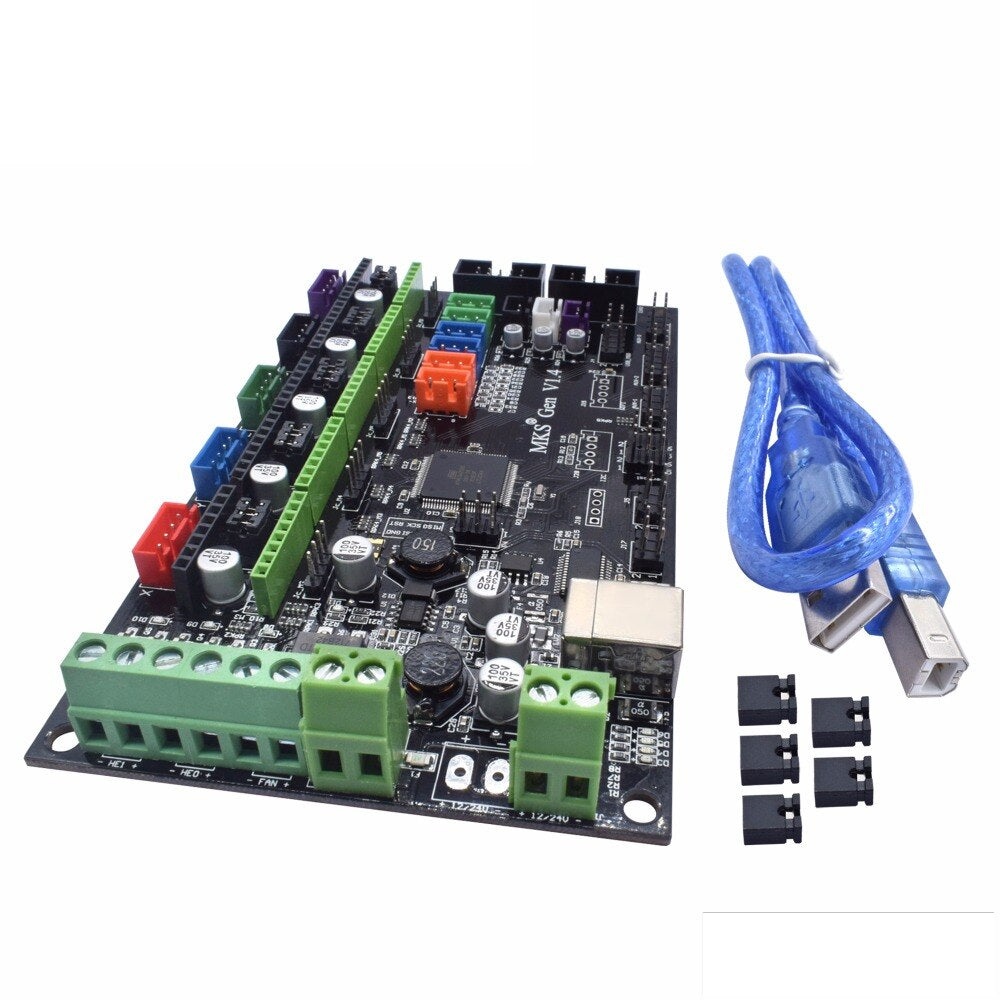

MKS GEN 1.4 placa control impresora 3D

👆 SKU1703

MKS GEN 1.4 placa control impresora 3D

✅Nombre: placa madre MKS GEN V1.4

✅Microcontrolador: ATmega2560-16AU

✅Controlador de motor: A4988 / DRV8825 (Punto no incluido)

✅Corriente nominal del motor: Depende del controlador del motor

✅Voltaje nominal: 12 / 24V

✅Puertos para motores: 6 pines XH2.54

✅Puertos para topes finales : 3 pines XH2.54

✅Puertos para termistores : 2 pines XH2.54

✅Numero de puertos de calentamiento para el cabezal de impresion : 2

✅Numero de puertos de calentamiento para cama calefactada : 1

Caracteristicas

✅El conjunto 2560 y rampas 1.4 en una placa, para resolver la compleja interfaz de combinacion Ramps1.4, facil de solucionar el problema.
Puede ser reemplazado por un motor, soporte 4988 y 8825, TMC2100

✅La placa de circuito utiliza la placa 4 de alta calidad, y se ha hecho especialmente el procesamiento optimizado de radiacion de calor; Rampas es de 2 laminados.

✅El uso del tubo MOSFET de alta calidad, el efecto de enfriamiento es mejor.

✅El uso de chip de potencia dedicado, admite entrada de alimentacion de 12V-24V, para resolver el problema del chip de conversion de voltaje de Rampas.

✅Puede aceptar la entrada de 24 V, la misma potencia del sistema se puede reducir a la corriente del lecho termico 1/4, resuelva efectivamente el problema del calentamiento del tubo MOS de lecho caliente.

✅El firmware puede usar el firmware de codigo abierto Marlin, la configuracion y las rampas1.4 exactamente iguales, se pueden reemplazar directamente por Ramps1.4.

✅Se puede conectar directamente a la placa de control Ramps 1.4 2004LCD y a la placa de control 12864 LCD.

✅Apartar el pulso del motor y la direccion del puerto de salida, para facilitar la corriente externa grande externa para conectar un circuito de motor de corriente grande (como 5A, 2A).

✅Mantenga los Servos en la interfaz Rampas 1.4, AUX-1, AUX-2, proporcionando 3 salidas de 5V, interfaz de salida de 3 12V.
