Módulo de interruptor analógico TS5A23157

👆 SKU398

Módulo de interruptor analógico TS5A23157

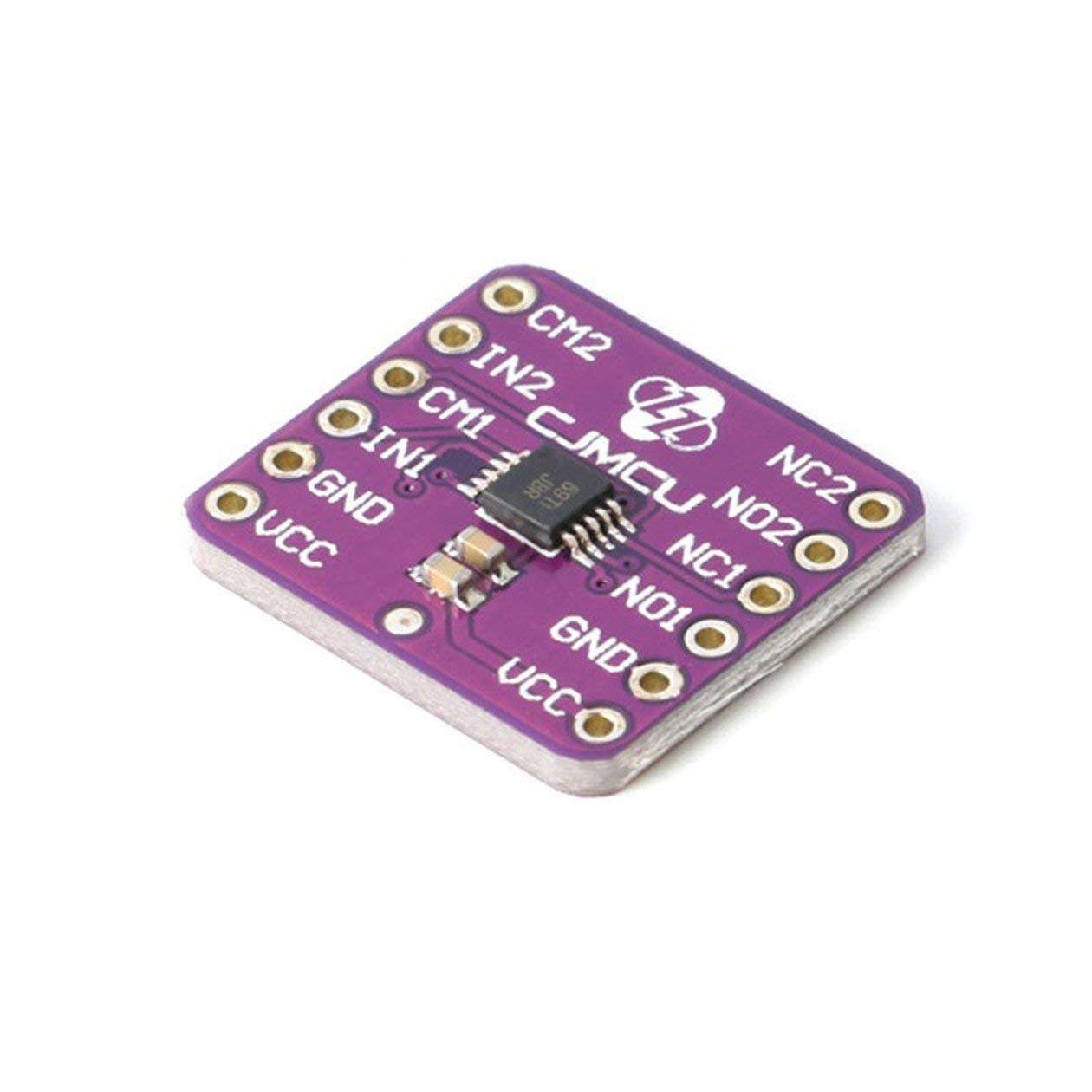

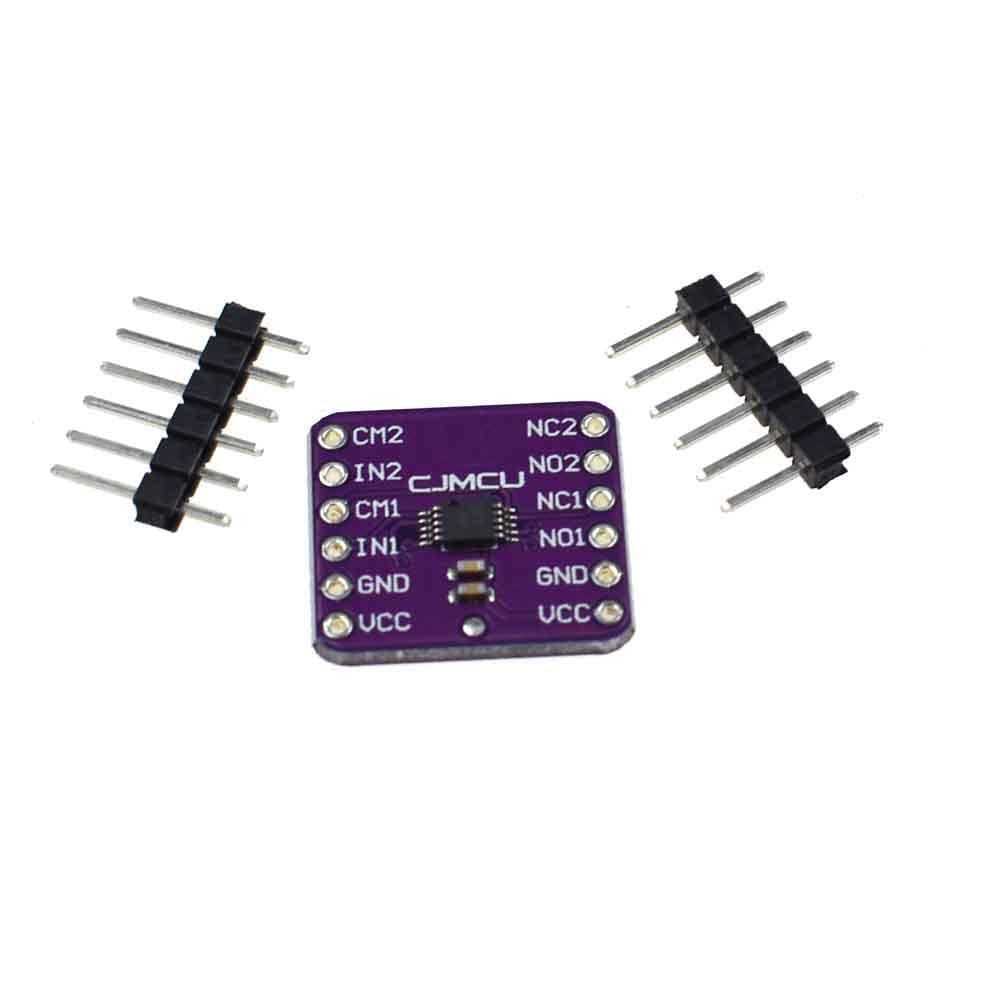

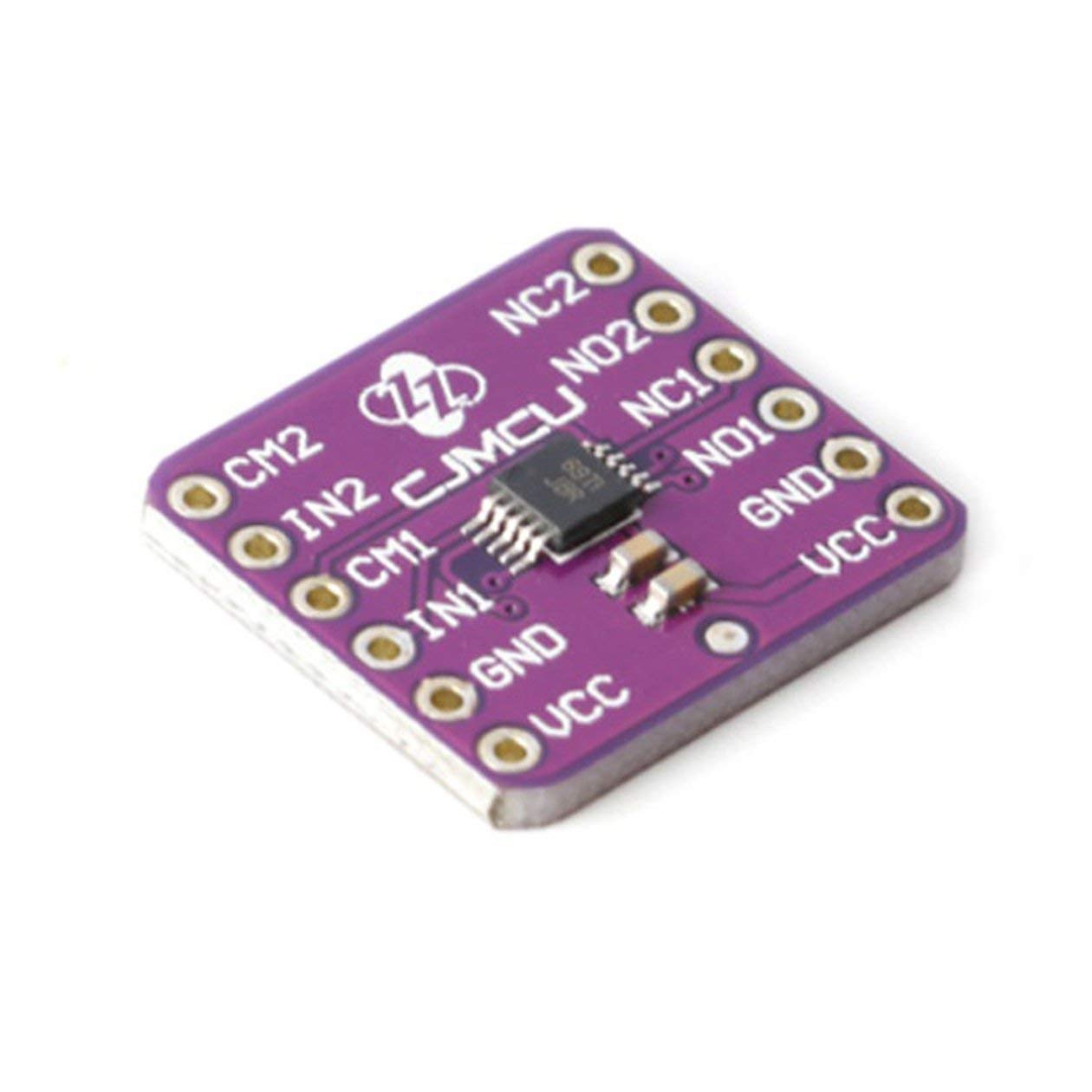

✅El módulo de interruptor analógico SPDT de 2 canales CJMCU TS5A23157 [1.65V-5.5V] es un módulo de interruptor analógico unipolar desarrollado en base al chipset de interruptor analógico SPDT dual de 10 Ω TS5A23157. Este chip es un par de chips de interruptor analógico unipolar de doble tiro (SPDT) que se pueden utilizar para ejecutar señales digitales y analógicas. Este chip es un interruptor bidireccional de interrupción antes de realizar la conexión, lo que significa que durante la acción de conmutación, una conexión debe interrumpirse antes de que se establezca la nueva conexión.
Este tablero de distribución conecta los pines COM solo a los pines NC o NO, lo que significa que en condiciones normales, cuando la señal de control (IN) está en un nivel bajo, el pin COM se conecta al puerto normalmente cerrado (NC), después de cambiar la señal de control. (IN) al nivel alto, la conexión del COM-NC está rota y el puerto COM se conectará al puerto normalmente abierto (NO). Los pines NC y NO nunca se pueden ordenar y no se pueden conectar simultáneamente a los pines COM.

✅Este módulo de interruptor se suministra con 5 V CC como V _dd y puede conmutar líneas de conducción de 1,65 V a 5,5 V compatibles con más circuitos de nivel lógico que pueden eliminar la necesidad de una línea de voltaje de fuente adicional para la línea de conducción (V _cc ) y puede reemplazarla con el mismo V _dd. .

Características:

✅Canal: 2 canales

✅Baja resistencia en estado de encendido (10 R).

✅Las entradas de control son tolerantes a 5 V.

✅Interruptor especificado de interrupción antes de hacer

✅Inyección de carga baja.

✅Excelente combinación de resistencia al encendido

✅Distorsión armónica total baja

✅Funcionamiento de suministro único de 1,8 V a 5,5 V.

✅Temperatura de funcionamiento: 125 ℃

✅Número de pin: 12

📖 Descarga Información técnica
