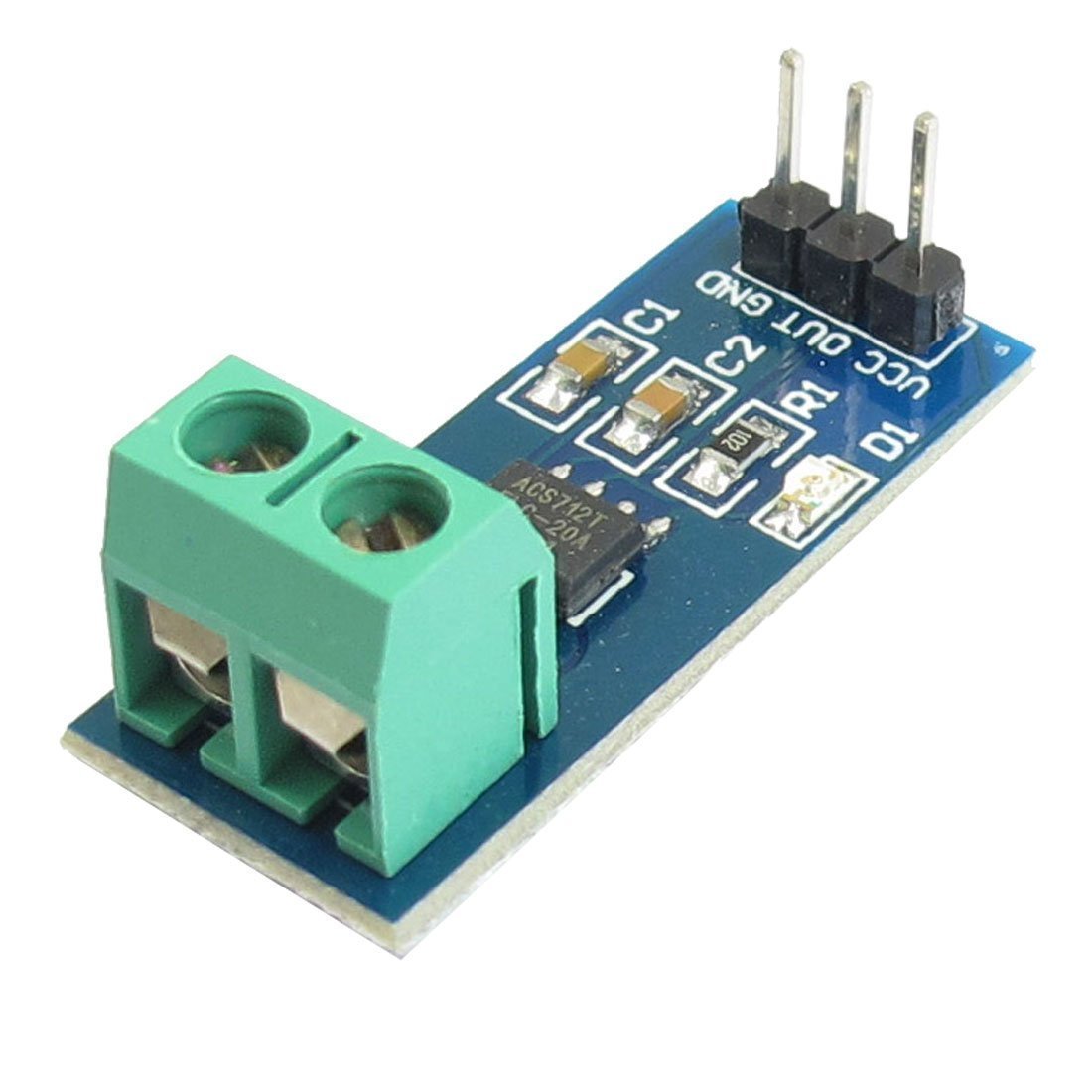

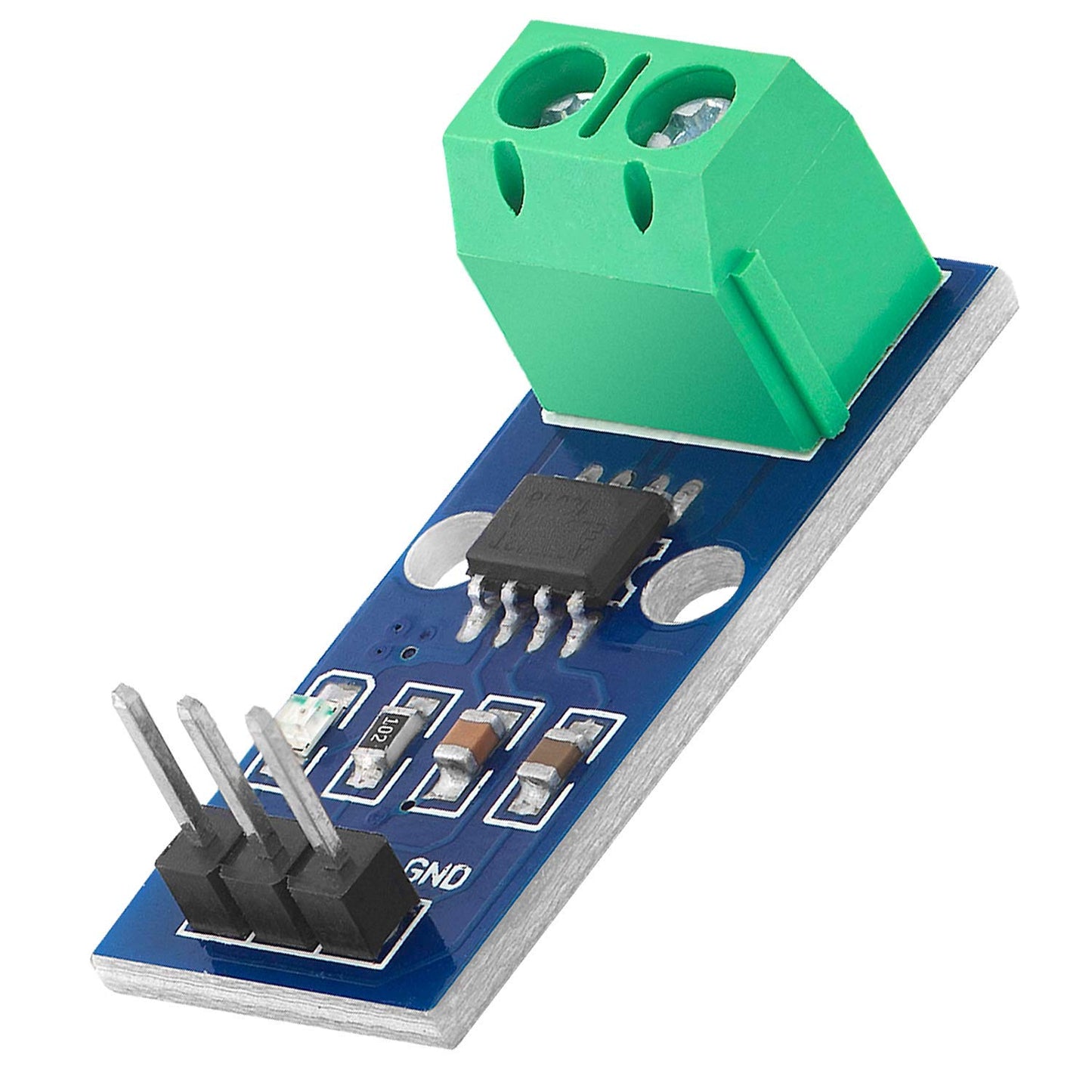

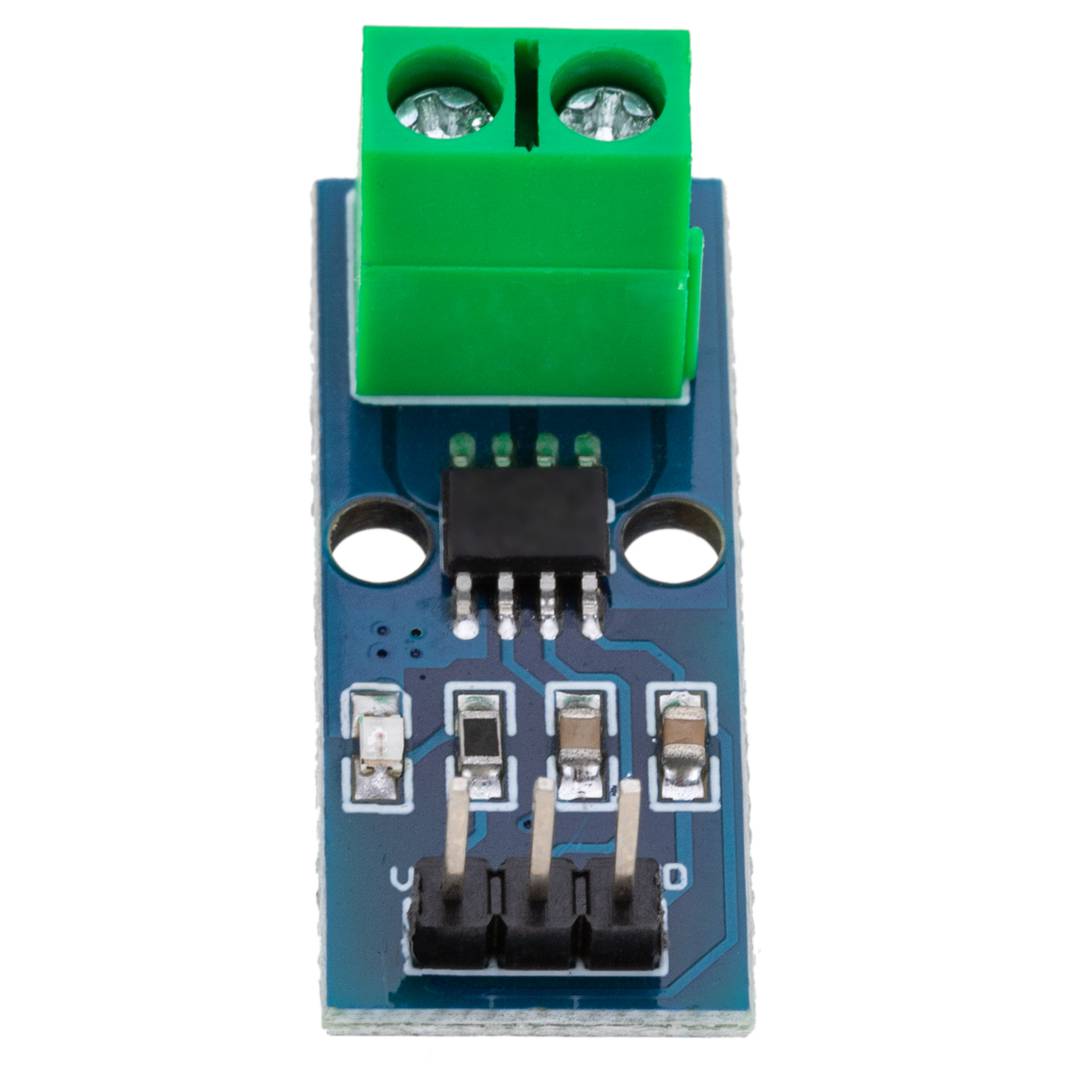

Módulo del sensor de corriente ACS712 5A

👆 SKU528

Módulo del sensor de corriente ACS712 5A

✅Este módulo basado en el circuito integrado ACS712 de Allegro MicroSystems permite medir la cantidad de corriente que fluye a través de un circuito de corriente alterna (AC) o corriente directa (DC).

✅Sensor lineal de efecto hall de bajo offset.

✅Alta precisión de medida debido a la cercanía del sensor de efecto hall al elemento de paso (ambos se encuentran dentro del IC).

✅Baja resistencia del elemento de paso para una baja disipación de potencia (1.2 mO típico)

✅Capacidad de sobrevivir a picos de corriente de hasta 5 veces la corriente nominal de operación.

✅Las terminales del elemento conductor se encuentran aisladas electricamente (Hasta 2.1KV) por lo que evita la necesidad de aislamiento externo (optoacopladores).

✅Amperios en corriente alterna y corriente directa.

Caracteristicas tecnicas:

✅Voltaje de salida: Analog output 66mV / A

✅Voltaje de operación: 4.5V ~ 5.5V

✅Salida de voltaje sin corriente: VCC / 2

✅Dimensiones PCB: 31 (mm) x14 (mm)

✅5 µs output rise time in response to step input current

✅Resistencia interna: 1.2 mO

✅Mínimo voltaje de aislamiento entre pines 1-4 a pines 5-8: 2.1 kVRMS

✅Sensitividad de salida: 66 to 185 mV/A
