Módulo Ethernet ENC28J80

👆 SKU303

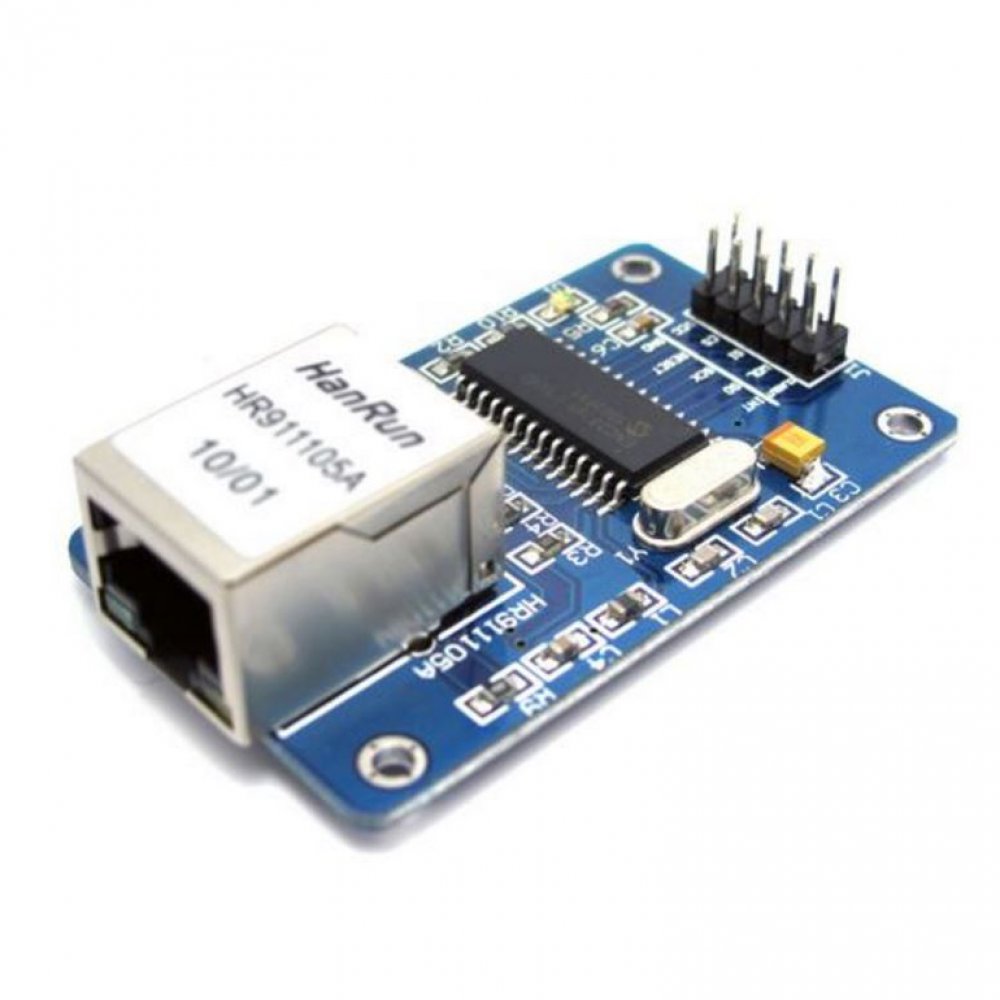

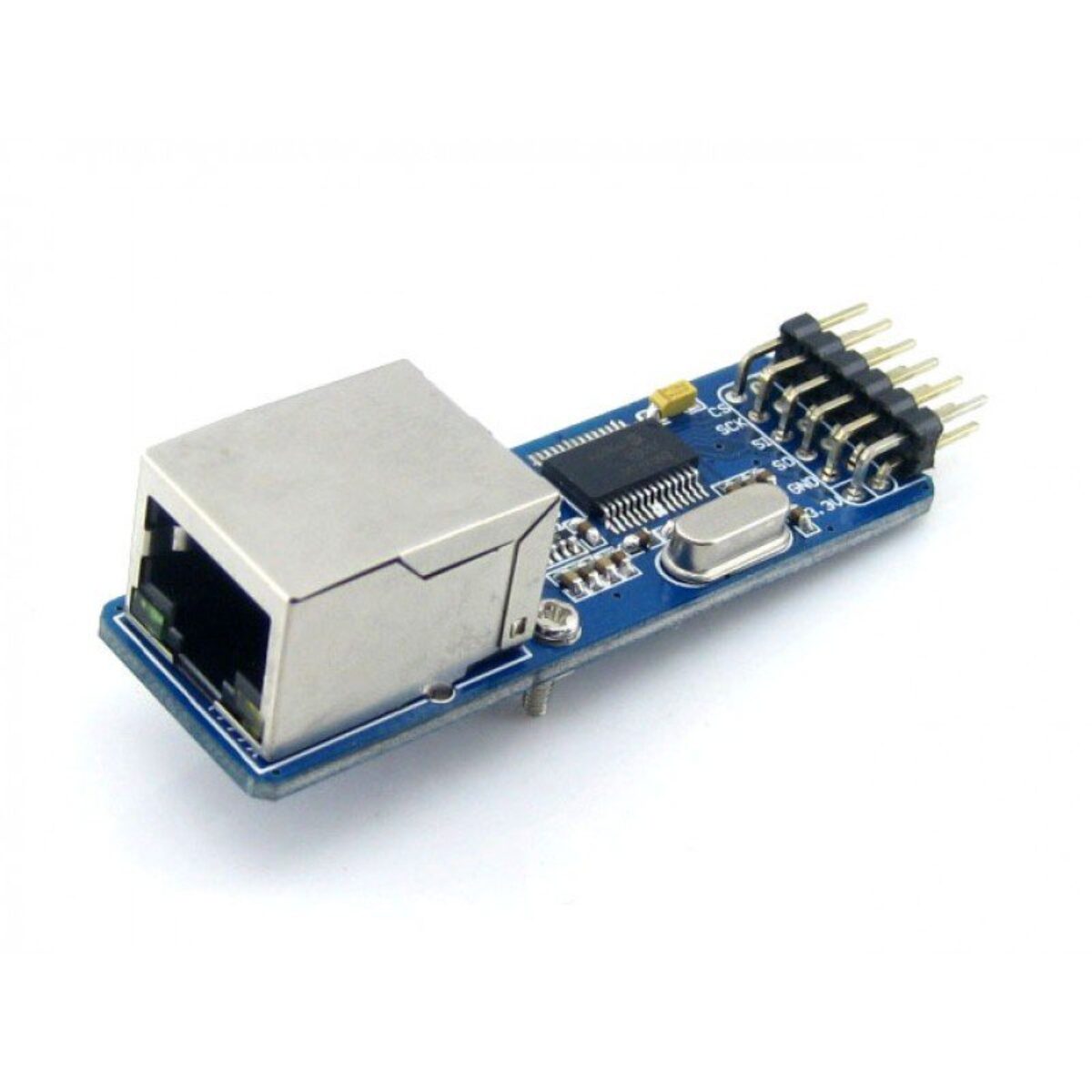

Módulo Ethernet ENC28J80

✅Esta pequeña tarjeta es básicamente un controlador Ethernet dotado de un puerto SPI (Serial Peripheral Interface), diseñado especialmente para actuar como un puente entre una red Ethernet y un microcontrolador equipado con SPI.

✅El ENC28J60 cumple con las especificaciones IEEE 802.3, e incorpora una serie de esquemas de filtrado de paquetes para limitar el número de paquetes entrantes. También provee un módulo DMA interno para facilitar el flujo de datos y hardware específico para el cálculo de las sumas de control (IP checksums).

Conexión con Arduino:

ENC----Arduino

✅VCC----3.3
✅GND---GND
✅SCK----D13
✅SO-----D12
✅SI------D11
✅CS-----D8

Características:

✅Chip: ENC28J80

✅Controlador compatible IEEE 802.3

✅Conector 10BASE-T

✅Interfaz SPI

✅Velocidad: 10MB

✅Reloj SPI de 20MHz

✅Alimentación 3,3V
