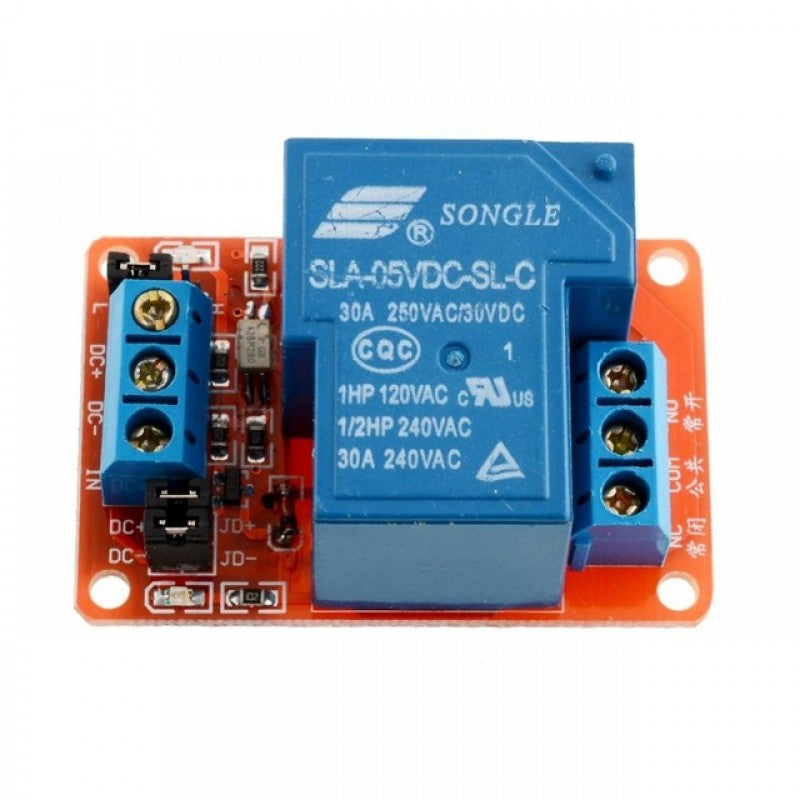

Modulo Relay Rele De 1 Canal 220v 30a Opto 5v

👆 SKU355

Modulo Relay Rele De 1 Canal 220v 30a Opto 5v

✅Módulos de Relé conmutan muchos procesos de conmutación de forma rápida y fiable.

Características:

✅ Módulo de relé 30A, carga máxima de la interfaz normalmente abierta: CA 250V / 30A, 30V DV / 30A

✅Aislamiento del optoacoplador, fuerte capacidad de accionamiento, rendimiento estable; la corriente de disparo es de 5mA

✅El módulo puede ser activado por un puente para establecer un nivel alto o bajo

✅Indicador de potencia (verde), indicador de estado del relé (rojo)

✅Tamaño del módulo: 50*33mm * 24mm

Especificaciones:

✅Versión de voltaje: 5V

✅El voltaje del módulo es de 5V, 9V, 12V, 24V

✅Corriente de reposo: 5mA

✅Corriente de trabajo: 190 mA

✅Corriente de disparo: 2-4mA

Especificación de la interfaz del módulo:

✅DC +: fuente de alimentación DC positiva

✅DC: polo negativo de la fuente de alimentación DC

✅IN: Pin disparador de señal

✅JD +: El voltaje de control del relé es positivo

✅JD-: el voltaje de control del relé es negativo

✅DC + y JD + están cortocircuitados con una tapa de puente, y DC y JD-están cortocircuitados con una tapa de puente. Este es el mismo voltaje entre el terminal de disparo y el terminal de control del relé.

Selección de modo de disparo de nivel alto y bajo. El puente está conectado al pin L, el PIN IN es la conexión entre el gatillo Jumper de bajo nivel y el PIN H, y el PIN IN es el gatillo de alto nivel

Pin normalmente cerrado (NC): pin normalmente cerrado del relé

Pin común (COM): PIN común del relé

Aguja normalmente abierta (NO): sobrecarga constante del relé

La corriente nominal de la interfaz es 16A

Paquete incluido:
1 x módulo relé
