Placa de desarrollo PIC16F877 Dip40

👆 SKU64

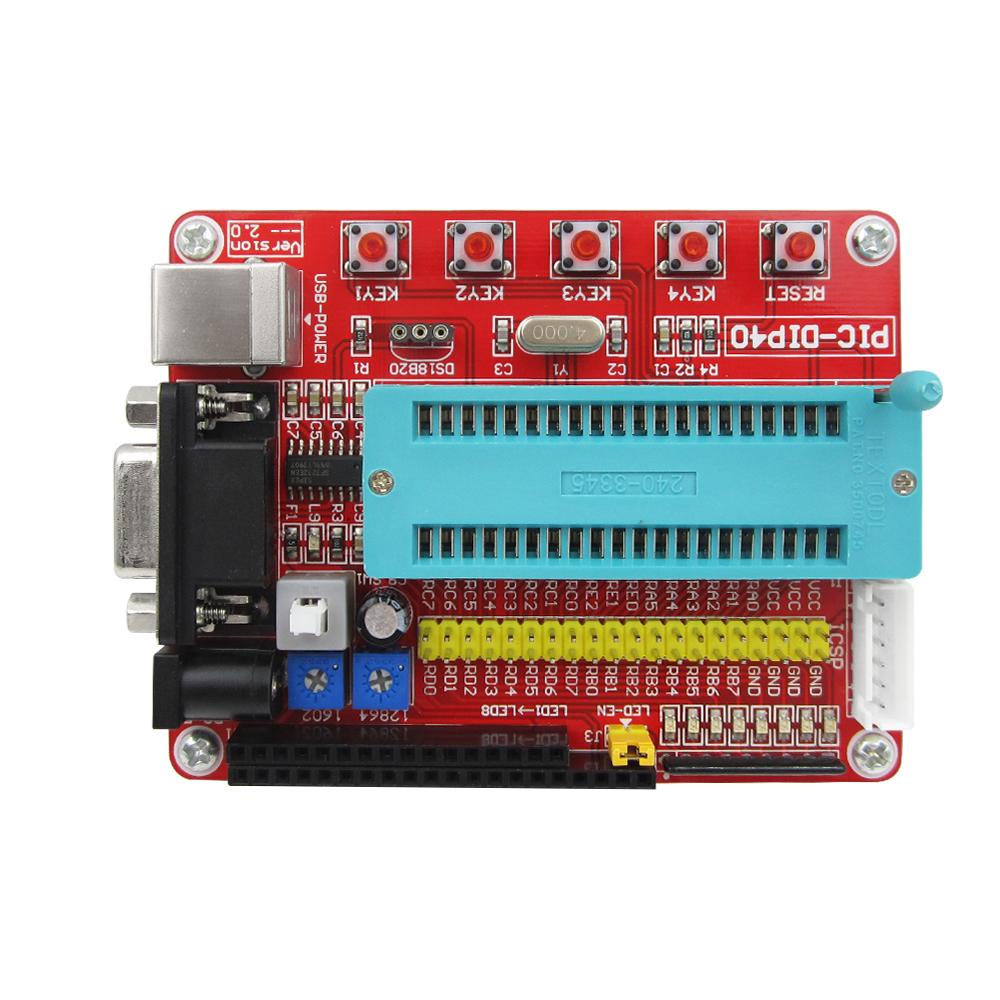

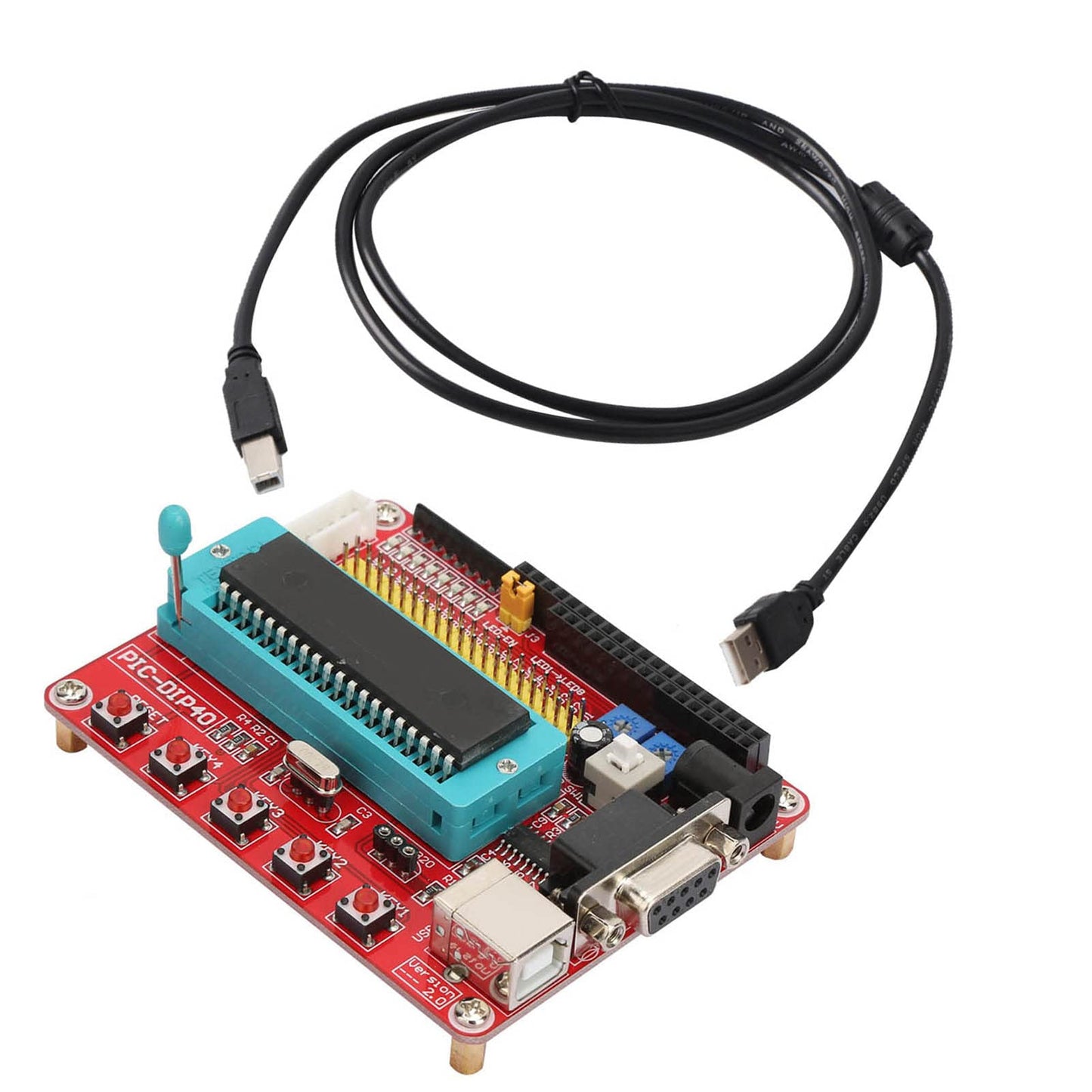

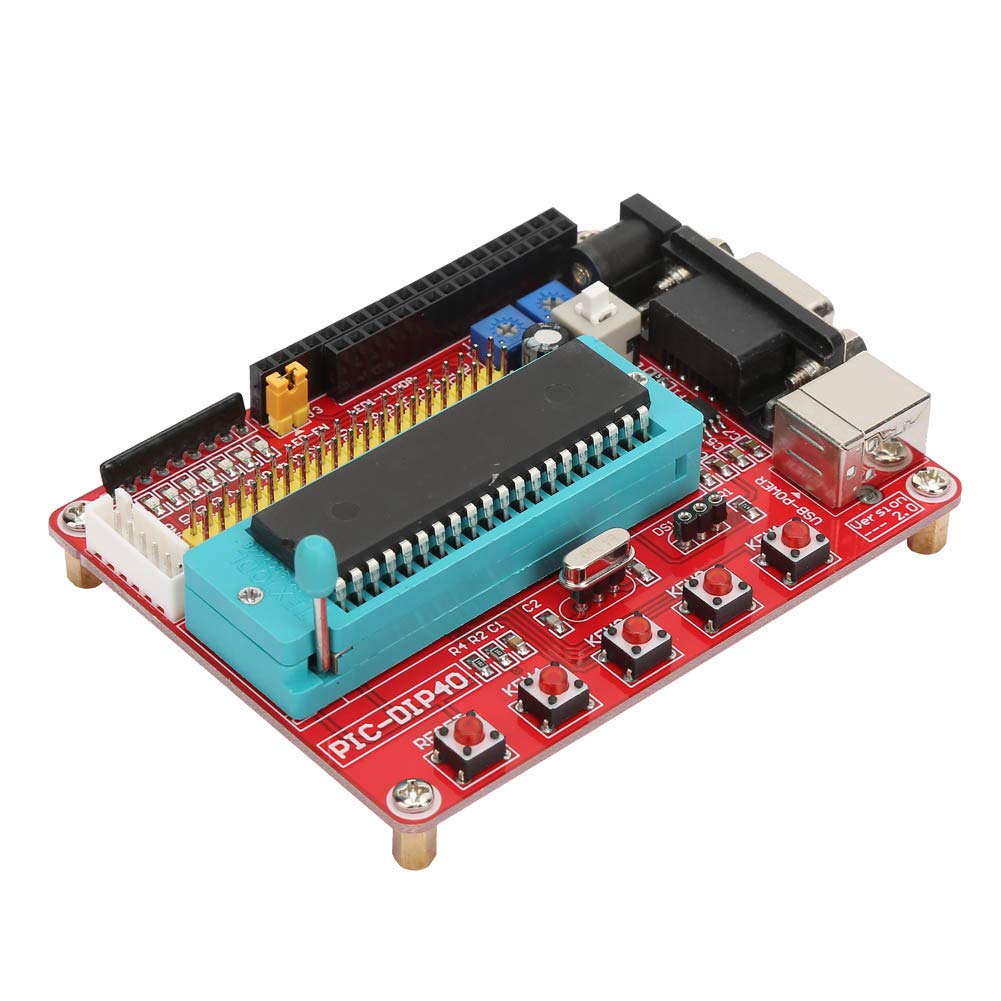

Placa de desarrollo PIC16F877 Dip40

✅La Tarjeta PIC-DIP40 es una excelente opción para las personas que se están adentrando al mundo de los microcontroladores y mas específicamente a los microcontroladores PIC de MICROCHIP de 40 terminales , es un auxiliar excelente en el desarrollo y prueba de prototipos.

✅Muchas veces se pierde horas o días con problemas de conexión de sus prototipos gastando mas tiempo en el conexionado que en el desarrollo del software, y es aquí donde nuestra tarjeta de desarrollo PIC-DIP40 entra en su ayuda ya que trae en forma compacta la mayoría de interfaces que las aplicaciones exigen.

✅Voltaje de Alimentación: 5VCD

✅Microcontrolador: PIC16F877A

✅Puerto Serie: Programación por RS232

✅Teclado: 4 teclas independientes

✅Puerto ICSP: Compatible con PICKIT 2, 3 , k150

✅Interface:ParaLCD 16×2, 128X64, DS18B20

✅LEDS: 8 LEDS con jumper de habilitación

características :

✅4 teclas independientes conectadas a PB0 – PB4.

✅Botón de RESET.

✅Cristal de 4 MHz, que puede ser reemplazado por otro fácilmente gracias al socket sobre el que se encuentra.

✅8 LED conectados al puerto D y los cuales pueden ser deshabilitados a través de jumper J3.

✅Puerto de programación y comunicación RS232, con el cual puedes programar el PIC que viene incluido en la tarjeta y también puedes comunicarte con la PC a través del conector DB9.

✅Puerto USB para alimentación de la tarjeta (si se va utilizar otra fuente de alimentación es importante que este puerto este desconectado).

✅Conector de 5.1mm para alimentación de 5V.

✅Interruptor de encendido.

✅Puerto de programación ICSP, compatible con los programadores K150, PICKIT 2, PICKIT 3.

✅Pines para la rápida conexión del PIC.

✅Interface para sensor de temperatura DS18B20.

✅Interface para LCD 16X2.

✅Interface para LCD grafica 128X64.
